2．海尔L32 R1液晶彩电开关电源维修图解
发生开机三无，待机指示灯不亮故障，先查熔丝是否熔断，如果熔丝熔断，说明电源板存在严重短路故障，先查市电输人电路和整流滤波电路是否发生短路漏电故障，再查主电源开关管V2和副电源厚膜电路U3内部开关管是否击穿。如果测量熔丝未断，故障在副电源电路，测量市电整流滤波后输出的＋310V是否正常，无＋310V电压，查市电输人电路和整流滤波电路；有＋310V电压输出，测量副电源U3的5脚有无＋300V启动电压，无启动电压，查5脚外部的T3一次绕组和D2是否开路；查N803的1脚有无VCC电压，无VCC供电，查1脚外部的R6, D1, E16组成的VCC电压形成电路。上述供电正常，再检查U3及其外部电路元器件，二次整流滤波电路短路，也会引发副电源过电流保护停止工作。
发生开机三无，待机指示灯亮故障，测量主电源无＋24V电压输出，故障在主电源电路。首先检查开关电源为U1的6脚提供的VCC电压是否正常，无VCC电压，查开关机控制电路V11、光祸合器U9、晶体管V9, VCC供电正常，测量U1的5脚有无激励脉冲输出，无激励脉冲输出，检查U1及其外部电路元器件；有激励脉冲输出，检查开关管V2、变压器T1和二次整流滤波电路。
发生自动关机故障，测量主电源输出端开机的瞬间有电压输出，然后降为0v，一是以V1, V5为核心的模拟晶闸管过电压保护电路启动。判断方法是：在开机的瞬间，测量保护电路的模拟晶闸管V1的基极电压，如果由正常时的低电平0v变为高电平0. 7 V以上，则是以模拟晶闸管为核心的保护电路启动。二是以U8, V4核心的市电电压过低保护电路启动。判断方法是：测量V9的发射极电压和V4的集电极电压，如果V9的发射极有电压输出，而V4的集电极无电压输出，则是该保护电路启动，常见为U8输人端的分压取样电阻阻值变大或开路。
解除晶闸管保护的方法是将模拟晶闸管V1的基极对地短路；解除市电电压过低保护的方法是将V4的发射极与集电极短路。如果解除哪路保护检测电路后，开机不再保护，则是该电压过高引起的保护。

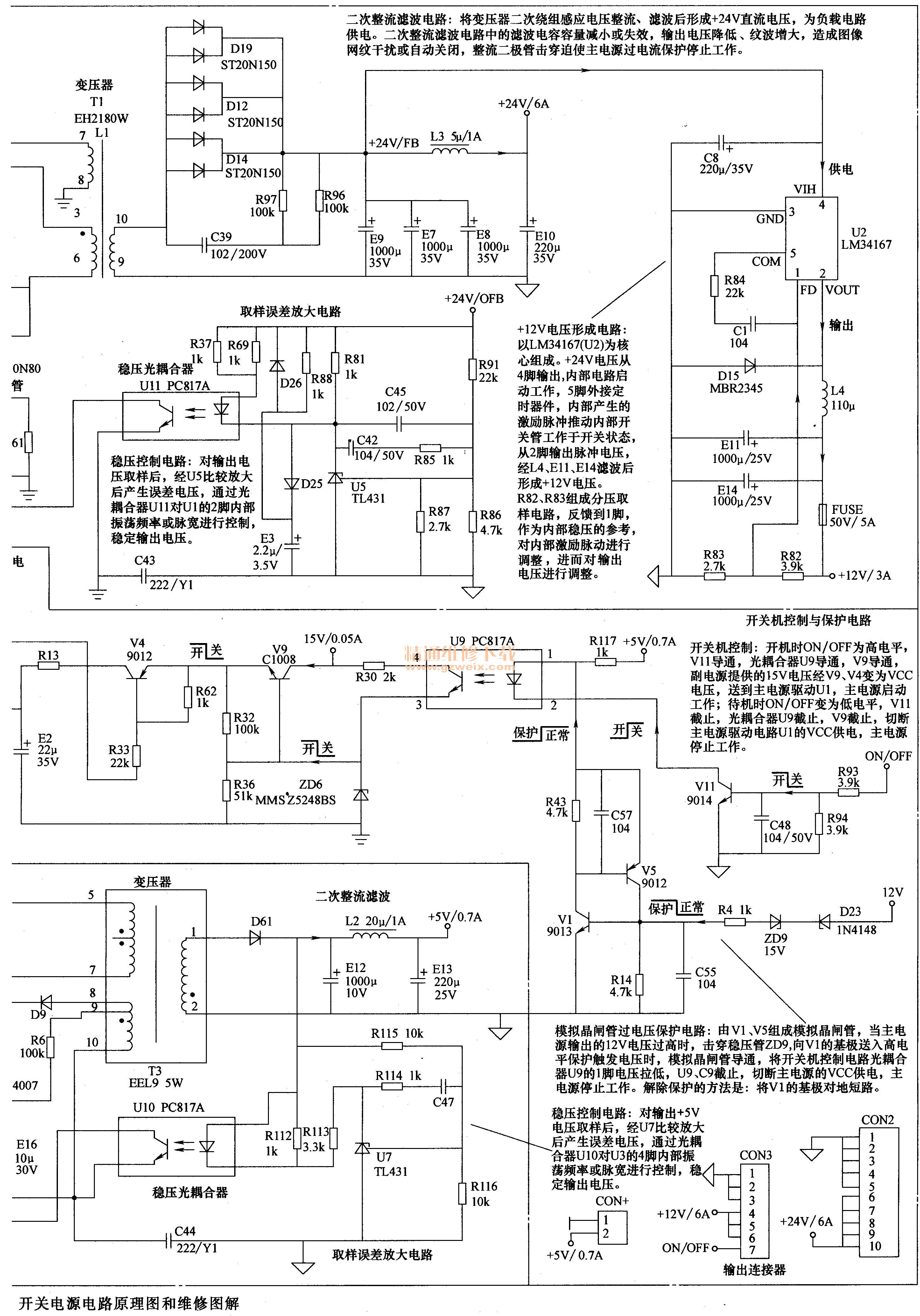

海尔L32R1液晶彩电开关电源电路原理图和维修图解如图-4所示。
