1创维液晶彩电168P- P42TTT-12开关电源维修资料

创维液晶彩电采用的168 P-P42TTT-12电源板，集成电路采用SSC2001 + STR-A6159M + SSC9502S组合方案，输出＋5V, +24V, +12V电压，应用于创维42 in以上大屏幕彩电中。

该电源板由三部分组成：一是以集成电路SSC2001 （U1）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋380V为主开关电源供电；二是以集成电路STR- A6159 M （U3）为核心组成的副开关电源，产生＋5V和VCC电压，+5V电压为主板控制系统供电；三是以集成电路SSC9502S （U5）为核心组成的主开关电源，产生＋24V, + 12V电压，为主板和逆变器板供电。

    开关机电路由晶体管Q13、光祸合器U7、晶体管Q7组成，采用控制PFC电路U1和主开关电源驱动电路U5的VCC供电方式。接通市电电源后，AC220V市电经抗干扰电路和整流滤波后，形成100 Hz约300V脉动直流电压，再经D3, D3A和C81整流滤波产生＋ 300V的Va直流电压，为副电源供电，副电源首先工作，产生VCC和＋5V电压，其中＋5V电压为控制系统提供电源，二次开机后开关机控制电路将VCC电压送到U1和U5驱动电路，PFC电路启动工作，将市电供电电压和电流校正为同相位，并将供电电压提升到＋380V，为主电源供电，主电源启动工作，为整机提供＋24V, + 12V电压，进入开机状态。

    该开关电源还设有以模拟晶闸管Q1, Q2为核心组成的过电压保护电路，外接ZD4, ZD5组成的过电压检测电路，对主电源输出的＋24V和＋12V电压进行检测，发生过电压故障时，通过隔离二极管D16,D17向Q2的基极送入高电平，保护电路启动，将待机光祸合器U7的1脚电压拉低，开关机电路U7, Q7截止，切断PFC电路和主电源的VCC供电，PFC电路和主电源停止工作。

    该电源板的集成电路引脚功能如表4～表6所示。

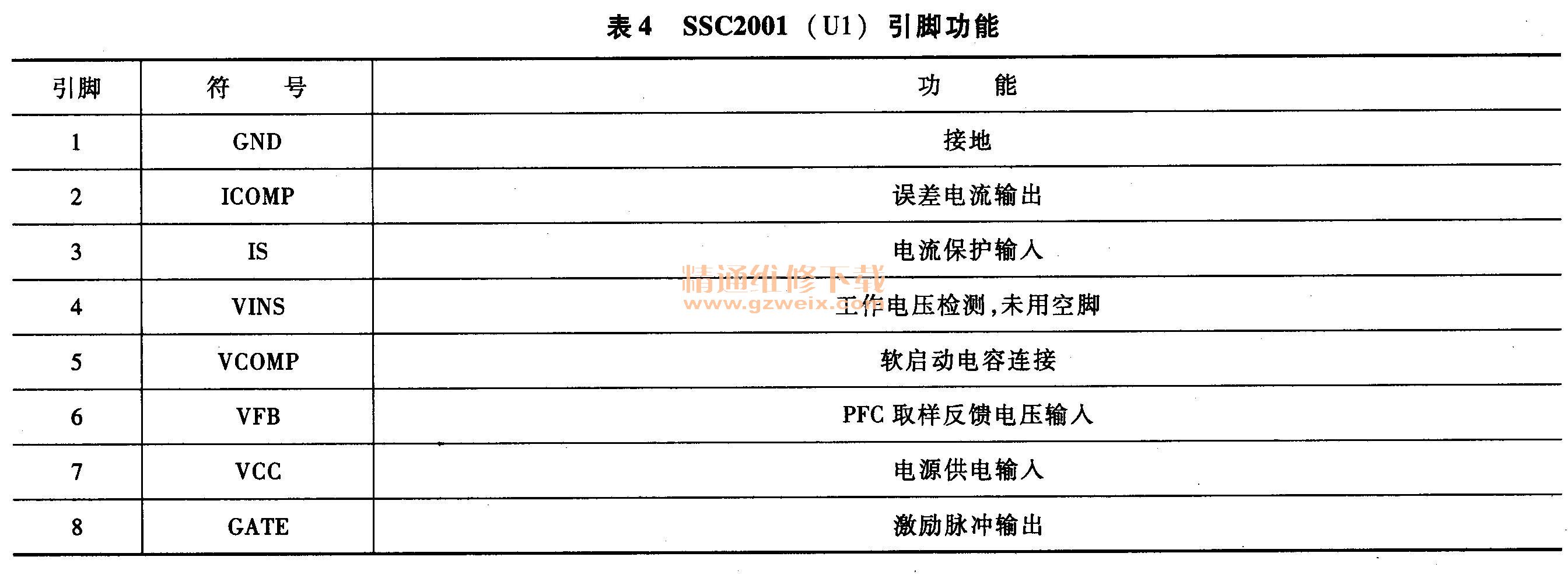

表4  SSC2001 （U1）引脚功能

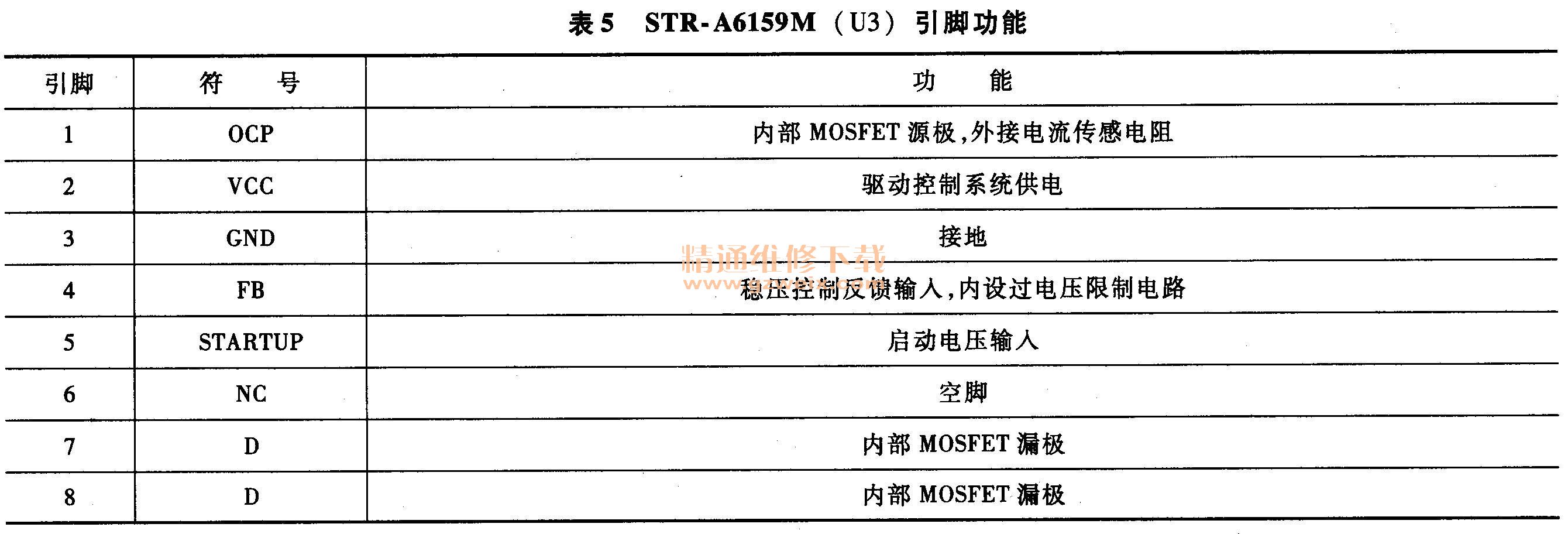

表5  STR-A6159M （U3）引脚功能

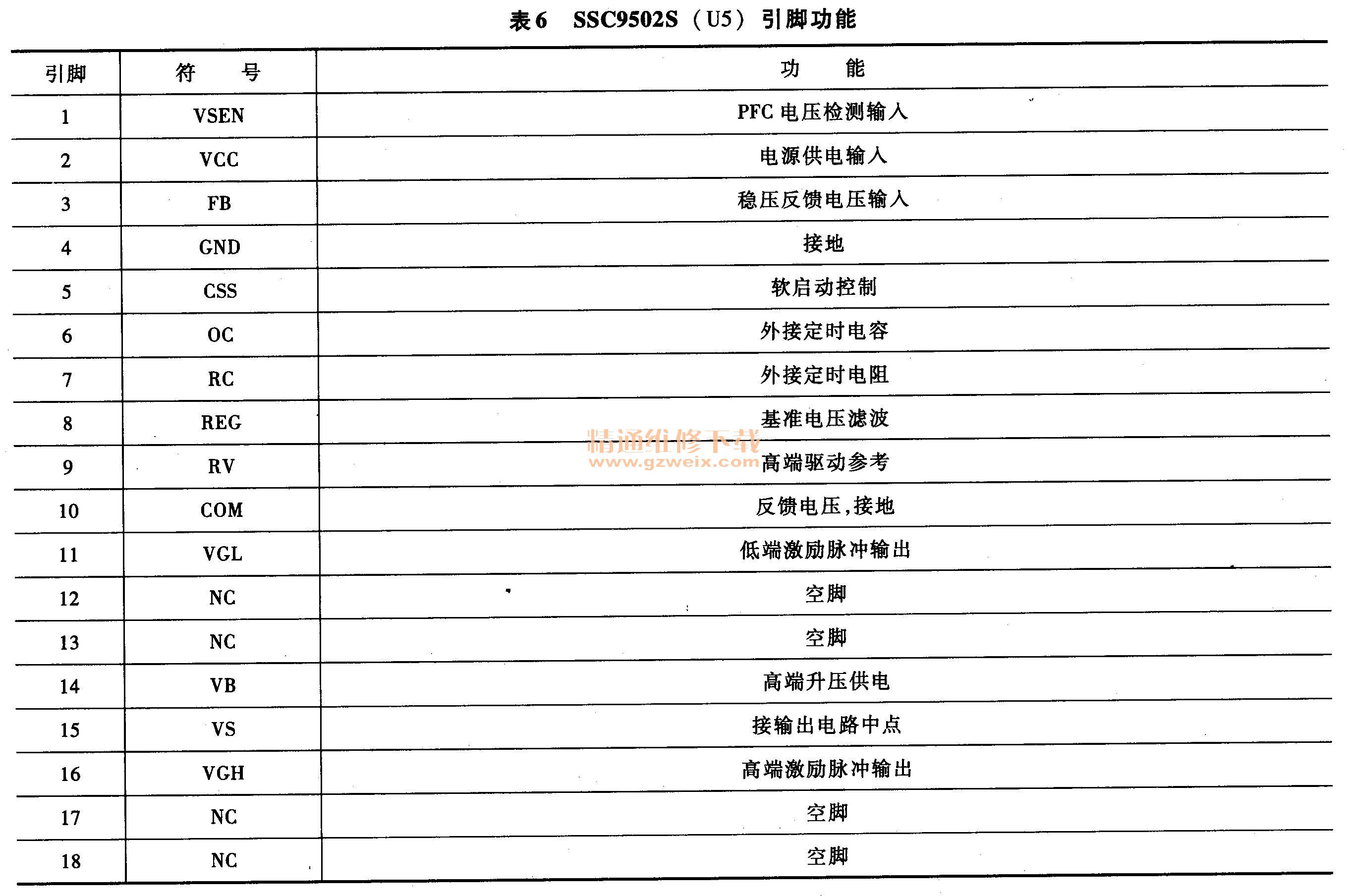

表6  SSC9502S （U5）引脚功能
