1创维37 in液晶彩电开关电源维修资料

    创维37 in液晶彩电采用的电源板，集成电路采用STR- E 1555 + STR- A6159 M组合方案，输出＋5V,+24V, + 12V电压。

    STR- E 1555是PFC和PWM双驱动集成电路，其中PWM主电源电路保护MOs大功率开关管。该电源板由三部分组成：一是以集成电路STR-E1555 （U1）的1/2和开关管Q1为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋390V，为主开关电源供电；二是以集成电路STR- A6159 M （U3）为核心组成的副开关电源，产生＋5V和VCC电压，+5V电压为主板控制系统供电；三是以集成电路STR-E1555（U1）的1/2和内部开关管为核心组成的主开关电源，产生＋24V, + 12V电压，为主板和背光灯板供电。

    开关机电路由Q10、光耦合器PC4、晶体管Q5组成，采用控制PFC电路和主开关电源驱动电路U1供电的方式。接通市电电源后，AC-220V市电经抗干扰电路和整流滤波后，形成100 Hz约300V脉动直流电压，再经D10, C22二次整流滤波产生＋300V的直流电压，为副电源供电，副电源首先工作，产生VCC和＋5V电压，其中＋5V电压为控制系统提供电源，二次开机后开关机控制电路将VCC电压送到U1驱动电路，PFC电路和主电源启动工作，为整机提供＋24V, + 12V电压，进入开机状态。

    该开关电源围绕主电源驱动控制电路U1的10脚PFC乘法器及误差输出端，设有PFC输出电压过电压保护电路和主电源输出过电压保护电路。

    PFC输出电压过电压保护电路：由比较放大器KA431 AZ （U2）和Q6组成。PFC输出电压经分压电路将取样电压送到U2的输入端，当PFC输出电压正常时，U2接近截止，Q6截止，对U1的10脚电压不产生影响，U1正常工作；当PFC输出电压过高时，送入U2输入端的取样电压升高，U2导通，Q6导通，向U1的10脚注入高电平，U1内部保护电路启动，PFC电路和主电源停止工作。

    主电源输出过电压保护电路：由稳压管ZD3, ZD4和光耦合器PC1组成。当24V或12V过电压时，击穿稳压管ZD3, ZD4，向PC1的1脚送去高电平，PC1导通，其中光敏晶体管的导通，向U1的10脚注入高电平，U1内部保护电路启动，PFC电路和主电源停止工作。

    该电源板的集成电路引脚功能和维修数据如表13、表14所示。


表13  STR-E1555 （U1）引脚功能与维修数据

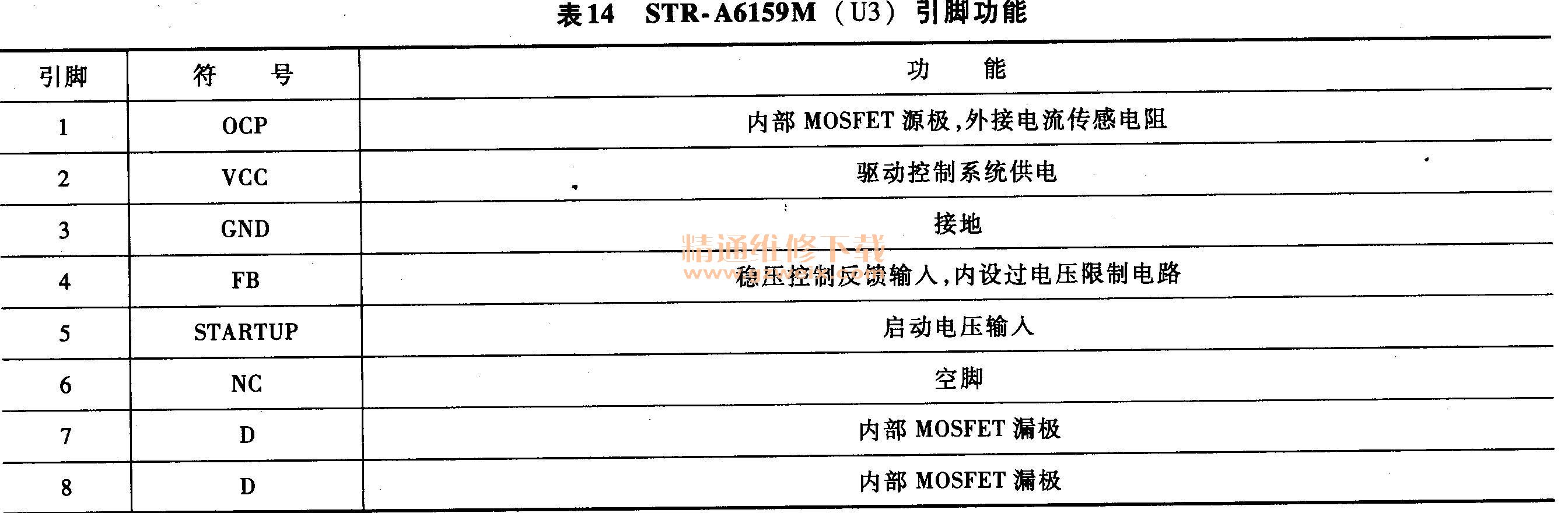

表14  5TR-A6159M （U3）引脚功能
