1创维液晶彩电168P-P47TTP-00开关电源维修资料

    创维液晶彩电采用的168 P-P47TTP-00电源板，集成电路采用PLC810P + TNY175 + WT7542组合方案，输出＋5V, +24V, +24V-1, +12V电压，应用于创维47 in以上大屏幕彩电中。

    PLC810P是PFC和PWM双驱动集成电路。该电源板由三部分组成：一是以集成电路PLC810P（UP00 ）的1/2和开关管QPOO为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋390V，为主开关电源供电；二是以集成电路TNY175 （UPO1）为核心组成的副开关电源，产生＋5V和VCC电压，+5V电压为主板控制系统供电；三是以集成电路PLC810P （UP00 ）的1/2和开关管QPO1, QP02为核心组成的主开关电源，产生＋24V, +24V-1, +12V电压，为主板和背光灯板供电。

    开关机电路由集成电路W17542 （US01）、光耦合器P02、晶体管QP06组成，采用控制PFC电路和主开关电源驱动电路UP00供电的方式。接通市电电源后，AC220V市电经抗干扰电路和整流滤波后，形成100Hz约300V脉动直流电压，再经DP11, DP17二次整流滤波产生＋300V的直流电压，为副电源供电，副电源首先工作，产生VCC和＋5V电压，其中＋5V电压为控制系统提供电源，二次开机后开关机控制电路将VCC电压变为12V-SW电压，送到UP00驱动电路，PFC电路和主电源启动工作，为整机提供+24V, +24V-1, +12V电压，进入开机状态。
    该开关电源在副电源和主电源，设有完善的保护电路：

    一是设有以稳压管VRS00和热敏电阻THS00、晶体管QS00为核心组成的过电压、过热检测保护电路，发生过电压故障时，击穿稳压管VRS00，向QS00注入高电平保护电压；发生过热故障时，THS00阻值变小，也向QS00注入高电平，QS00导通，将待机光耦合器P02的1脚电压拉低，P02和VCC待机控制电路QP06截止，切断PFC和主电源驱动电路UP00的12V-SW供电，PFC电路和主电源停止工作。

    二是在开关机控制电路设有以WT7542 （US01）为核心的主电源过电流保护电路，当主电源24V和12V输出电压过大时，WT7542内部控制开关机电路进入待机保护状态。

    三是在开关机VCC控制电路，还设有以LM431 （UP03）, QP07为核心的市电电压过低保护电路，市电电压过低时，UP03导通、QP07截止，将VCC控制电路QP06的基极电压拉低，QP06截止，切断PFC和主电源驱动电路UP00的12V-SW供电，PFC电路和主电源停止工作。

    四是在主电源驱动电路UP00的23脚外部设有以热敏电阻THP02, QP05为核心的过热保护电路，发生过热故障时，THS02阻值变小，也向QP05基极注入高电平，QP05导通，将UP00的23脚电压拉低，UP00内部保护电路启动，PFC电路和主电源停止工作。

该电源板的集成电路引脚功能如表10～表12所示。

表10   PLC810P （UP00）引脚功能

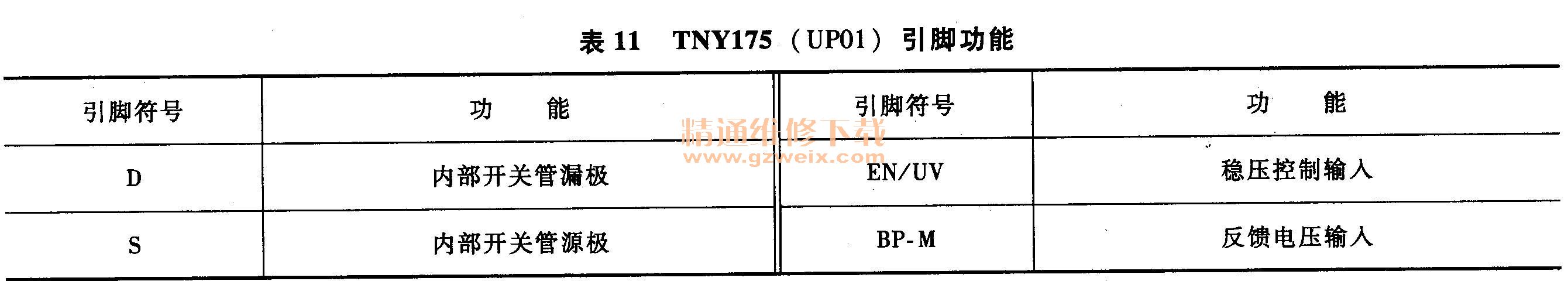

表11  TNY175 （UPOI）引脚功能

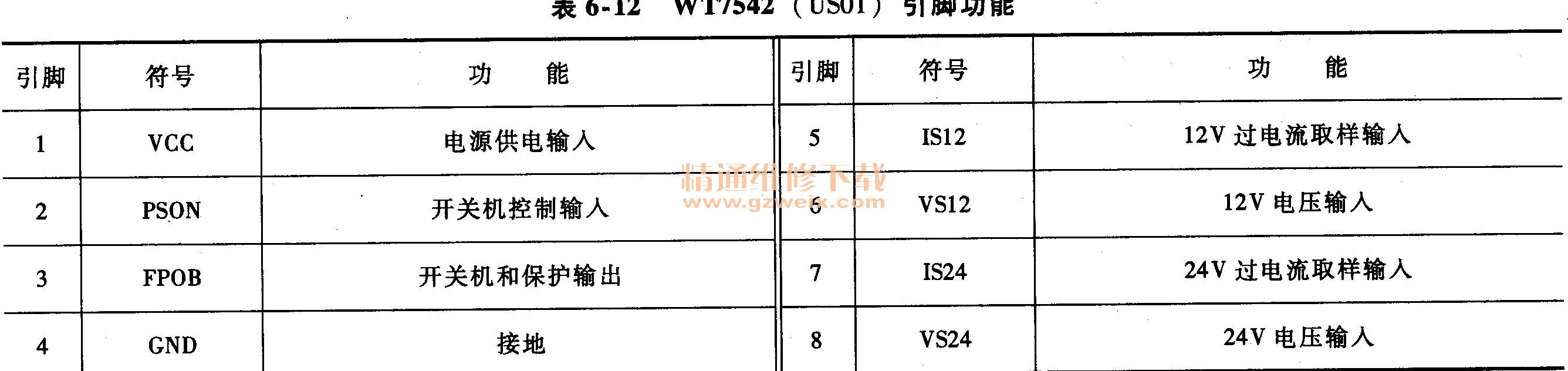

表12  WT7542 （USOI）引脚功能
