总之，上述三部分保护具有如下特点：其一，交流电源输入过、欠电压和 PFC电源过电压保护动作时，包括送往主板STBY5 V在内的所有输出电源全部关闭，电源指示灯不亮；其二，PFC电源欠电压保护动作时，只有STBY5 V保持，其余各路输出电源全部关闭，电源指示灯点亮；其三，VS, VA, 5V, 16V,9V输出电源过、欠电压保护动作时，STBY5 V , PFC电源（不工作时为310V，工作时为380V）电路照常工作，其余受控输出电源全部关闭，电源指示灯照常点亮。掌握上述特点，当电源板出现保护问题时，只要测量STBY5 V , PFC电压就可以快速判定故障范围。开关电源P814的14脚无STBY5 V输出，同时PFC电路输出电压为300V时，是交流电源输入过、欠电压和PFC电源过电压保护动作；P814只有14脚有STBY5 V输出，其余各脚无电压输出，同时PFC电路输出电压过低，则是PFC电源欠电压保护动作；
P814的14脚有STBY5 V输出，同时PFC电路输出电压为正常380V，则是VS, VA, 5V, 16V, 9V输出电源过、欠电压保护动作。

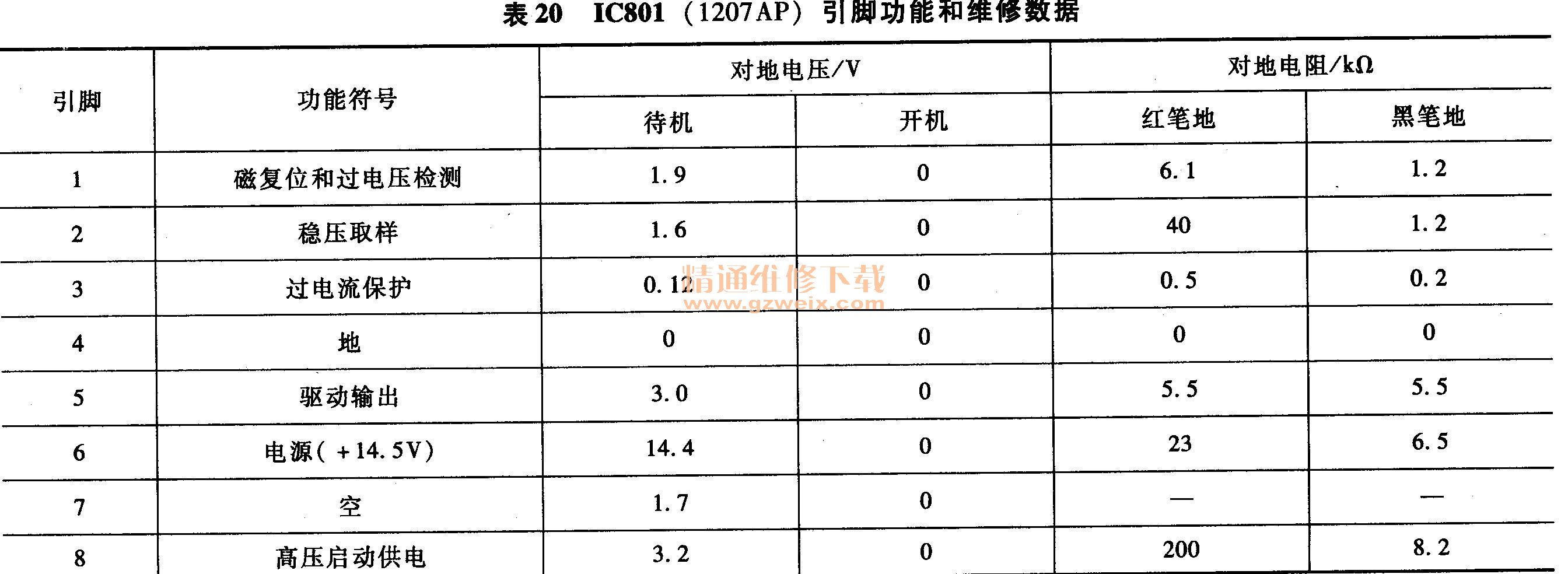

创维32P93MV等离子彩电开关电源主要部件维修数据如表15～表22所示，供维修时参考。

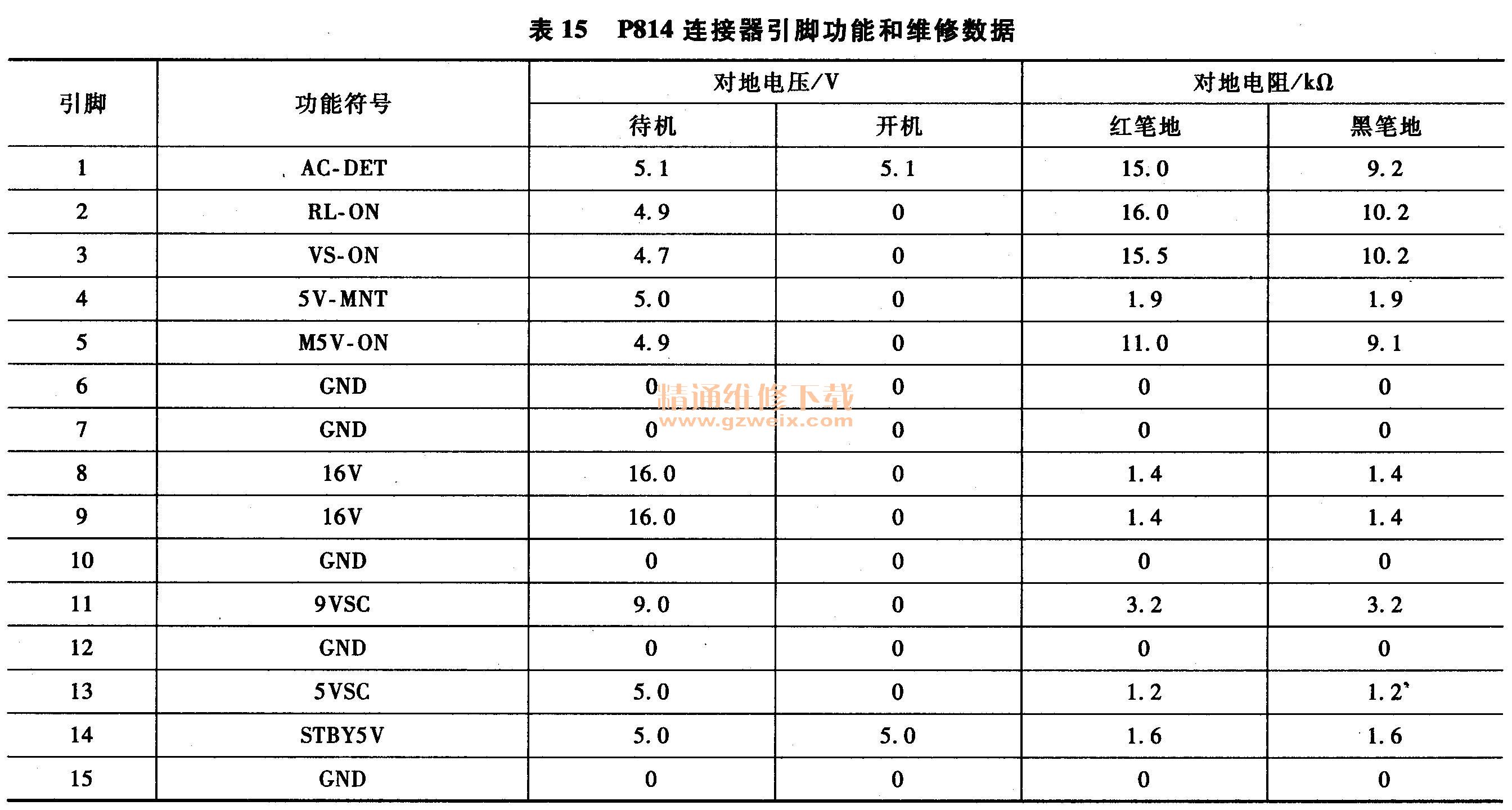

表15 P814连接器引脚功能和维修数据

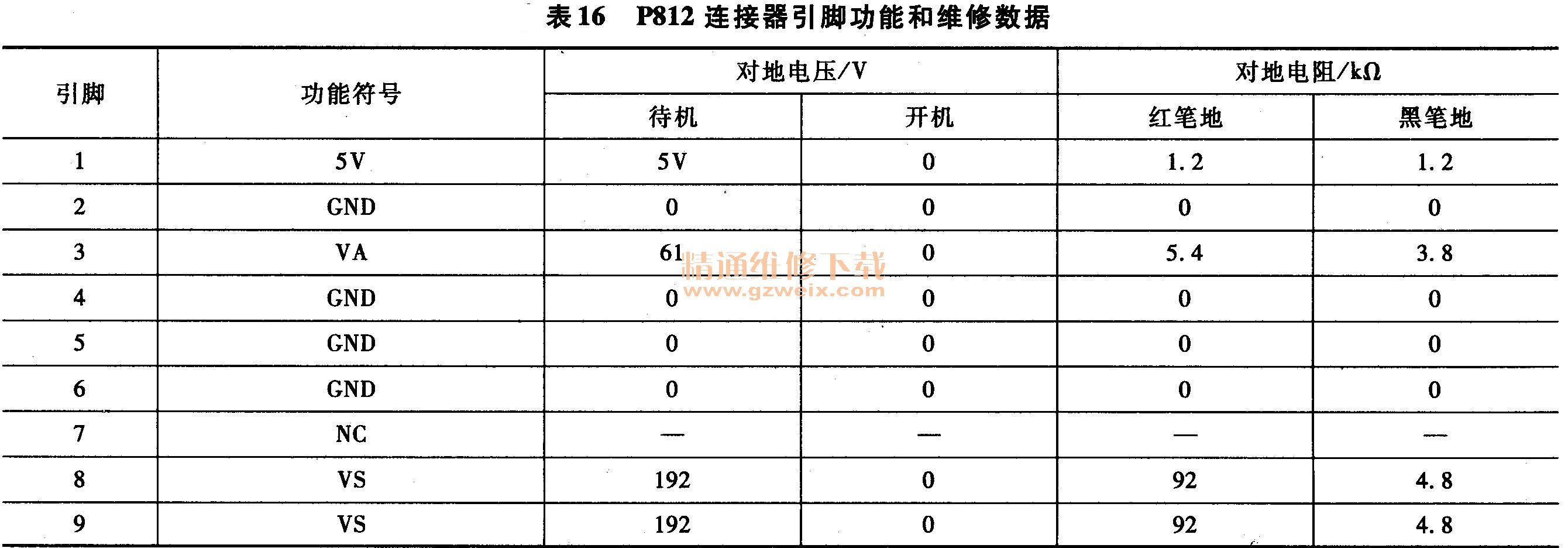

表16 P812连接器引脚功能和维修数据
