二、复位电路引起不开机检修
故障现象：康佳LC32HS62B型液晶彩电，开机指示灯亮度正常，按遥控和面板开机按键均不开机。
故障分析：对于灯亮不开机故障首先检查电源是否正常，其次检测MCU控制系统工作各条件，之后检查总线、键控电路，最后检查FLASH及DDR电路。此机电源只有一路12V输出，经检测12V正常。接下来检测控制系统部分，检测芯片供电，3.3V, 1.26V均正常，芯片时钟晶振脚27脚1.68V,28脚1.49V也正常。检测芯片MST739复位端子135脚电压为2.8V，此机为高电平复位，开机后复位电压应为0V低电平，而此时为异常的2.8V，重点检查复位电压形成部分。
本机复位部分电路见图4所示，R501和C507组成RC延迟电路，R505,V501,R513组成一级反相电路，V501 c极产生复位电压RST。
开机复位具体过程：开机后3.3V电压一路通过复合二极管VD501中3-2端二极管为C501快速充电，为V501 e极供电，另一路为R501, C507组成的RC延迟电路中的C507充电，因电容两端的电压不能突变，又因R501阻值较大充电电流较小，所以开机瞬间V501的b极电位低于e极电位，V501导通，c极输出高电位为芯片135脚提供复位电压。随着C507的充电，V501 b极电压逐渐升高，当C507两端充电完成达到3.3V时V501截止，V501 c极电压为0V，上电复位过程完成。
关机时（或者3.3V掉电时） C507所充电荷通过VD501的1-3端二极管快速放电，电位降低，V501导通，通过电阻R513为C501所储存电荷放电，V501集电极瞬间为高电平，实现关机（掉电）复位。
此机复位端V501 c极为2.8V高电平，从图纸分析导致这种情况的原因有两个：一是V501漏电击穿；二是V501处于导通状态，如果是这种情况，分析只有因电容C507漏电拉低V501基极电压才会导致V501导通。因在平板电视中贴片电容的故障率高于晶体管，先用风枪吹下C507，用万用表测量其阻值，果然存在10kΩ左右漏电阻值，更换C507后，顺利开机，故障排除。

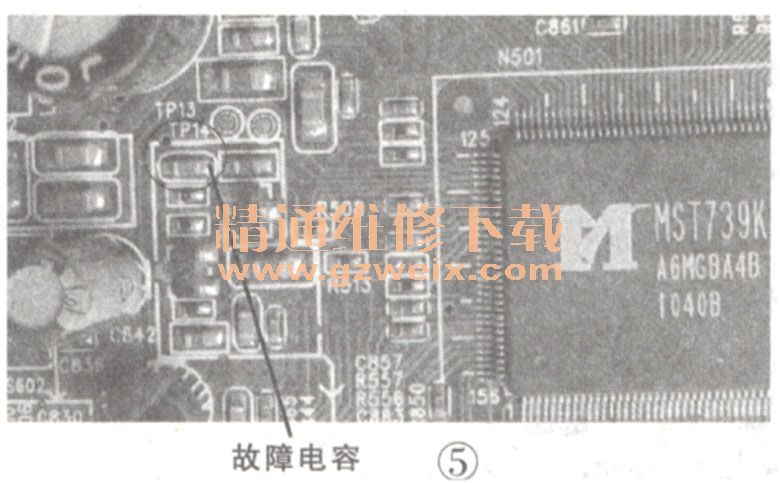

故障时电压和正常时电压对照如表1所示，故障部位实物如图5所示。
