2飞利浦37/42PFL3403液晶彩电开关电源维修图解
    发生开机三无,待机指示灯不亮故障,先查熔丝是否熔断,再查副电源电路,测量PFC电路待机时输出的+300V电压,有+300V电压输出,测量副电源IC905及其外部电路元器件和二次整流滤波电路。

    发生开机三无,待机指示灯亮故障,多为主电源故障引起。首先测量PFC电路提供的+395V供电和IC901的1脚VCC供电,上述供电正常,再查主电源IC901及其外部电路元器件。如果主电源开关管Q903击穿,注意检查T901一次侧并联的尖峰脉冲吸收电路元器件是否开路。

    发生自动关机故障,指示灯同时熄灭,则是副电源IC905的2脚过电压、欠电压保护电路启动,过电压保护查ZD908是否漏电,欠电压保护查R962, R965, R9“阻值是否变大。

    发生有伴音、无光栅故障,多为显示屏背光灯供电逆变器电路故障引起,首先检查背光灯逆变器电路的供电、亮度、点灯控制电压是否正常。然后检查输出连接器和灯管是否正常。上述电路正常,再检查逆变器电路。

飞利浦37/42PFL3403液晶彩电电源板开关电源部分电路原理图和维修图解如图2所示;背光灯逆变器部分电路原理图和维修图解如图3所示。
飞利浦37/42PFL3403液晶彩电电源板开关电源部分电路原理图

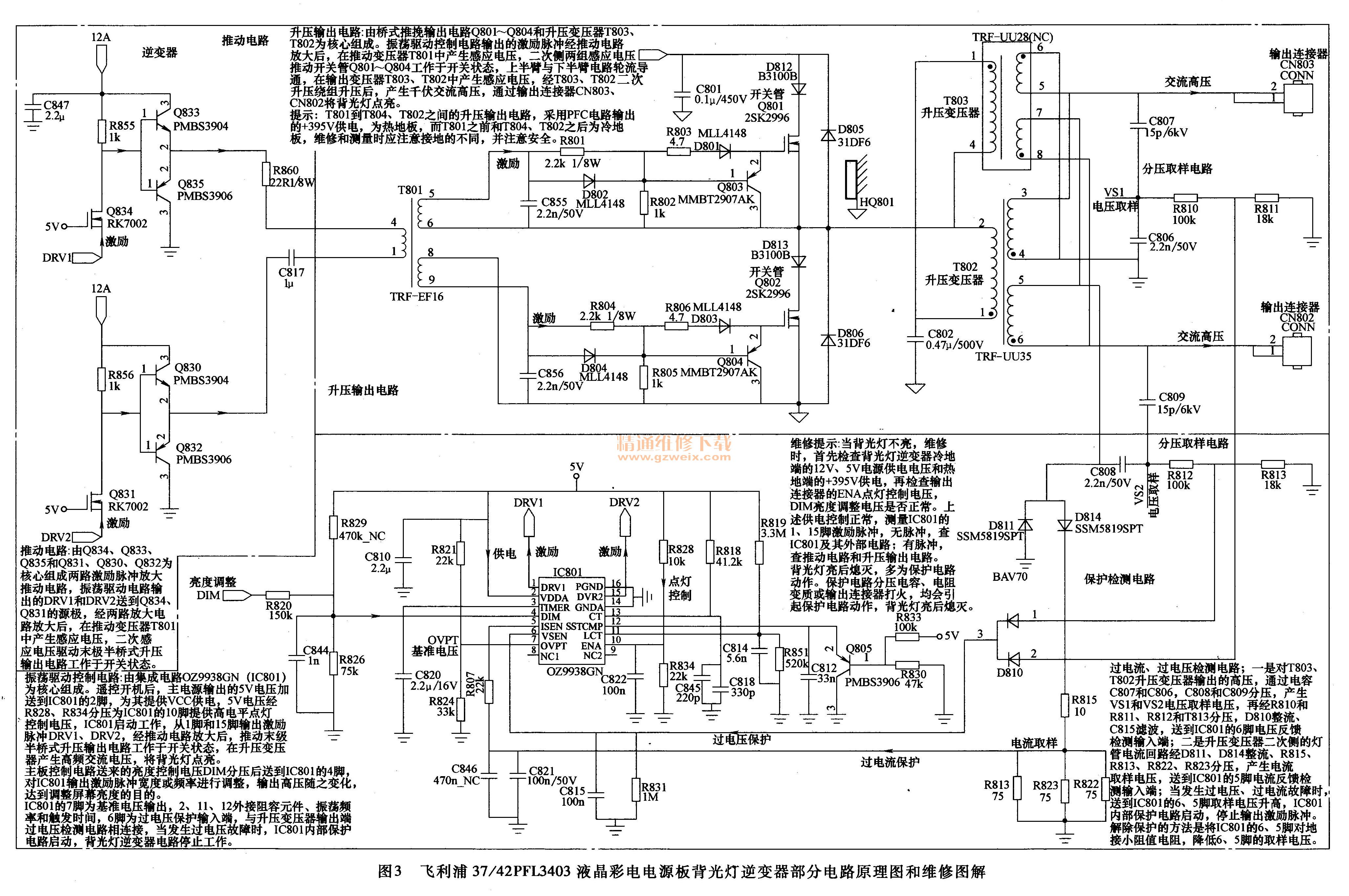

飞利浦37/42PFL3403液晶彩电电源板背光灯逆变器部分电路原理图
