联想LXB-L15C液晶彩显电源及逆变电路分析与维修数据(下)
来源:本站整理  作者:佚名  2013-08-15 08:17:27

三、常见故障检修流程及维修实测波形数据

    1. PWPC板电源部分维修流程图
    (1)电源指示灯不亮或暗的检修流程如图12所示。

 (2)图像闪(异常)故障的检修流程如图13所示。

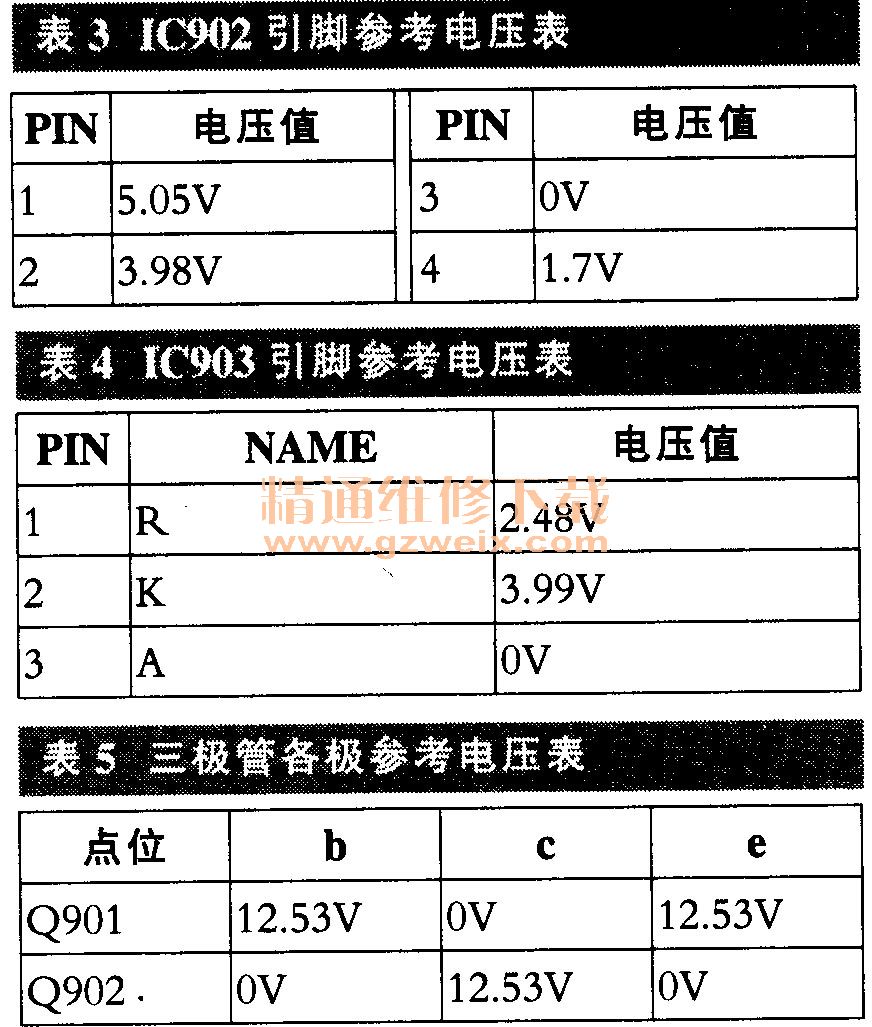

    (3)电源部分IC及三极管工作时的参考电压表如表2-表5所示。

2.PWPC板升压部分维修流程图

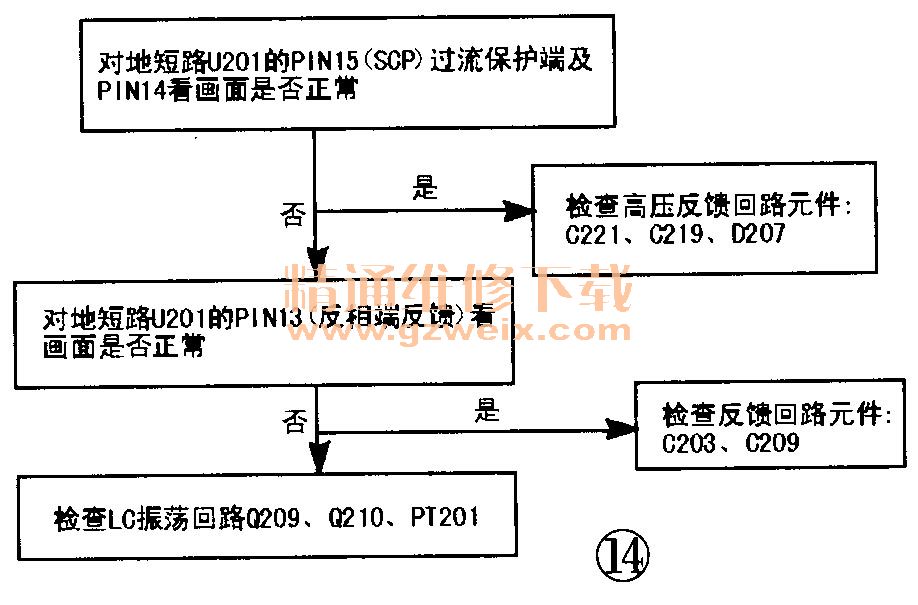

(1)画闪故障的检修流程如图14所示。

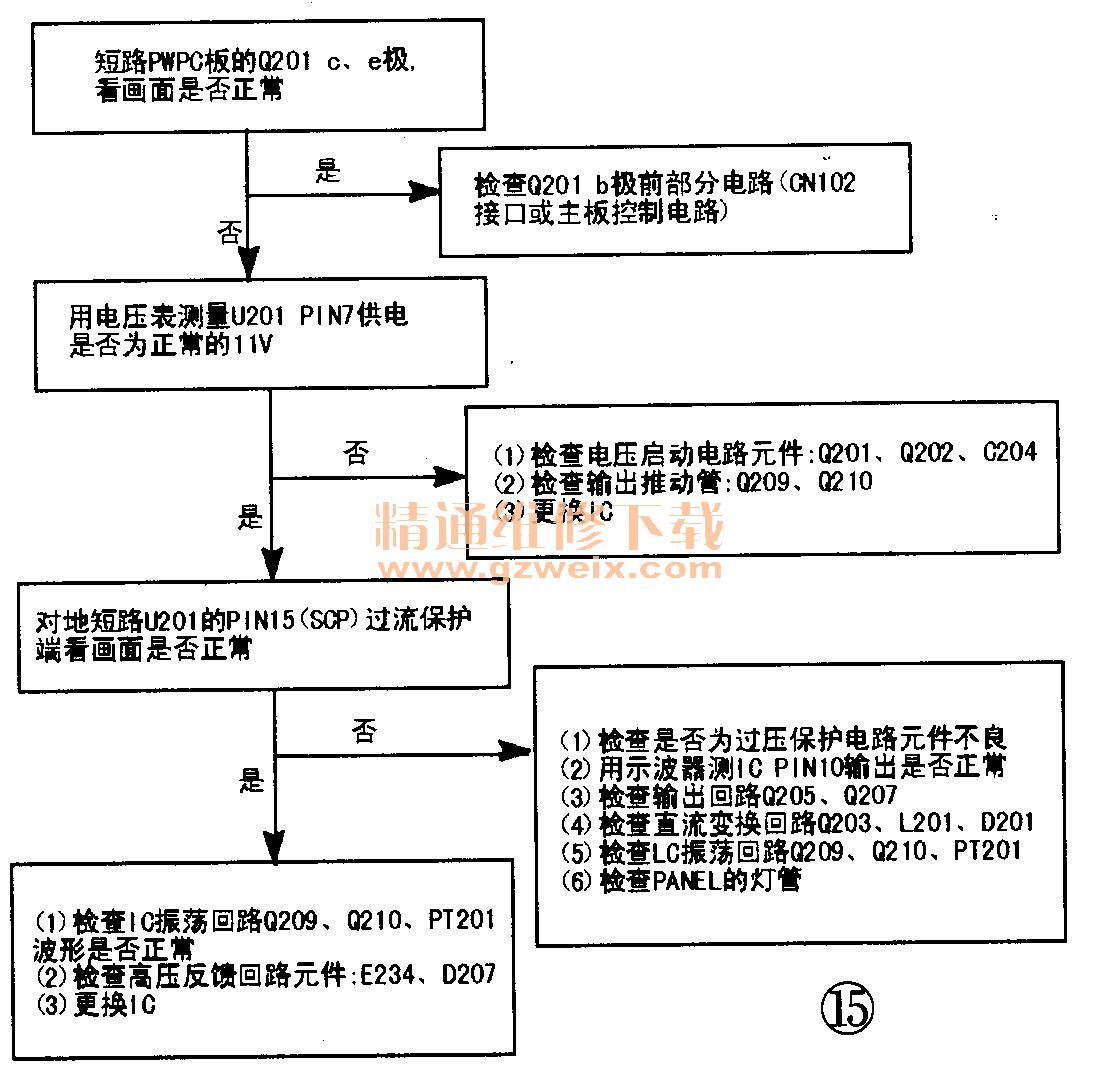

 (2)画暗、画面亮一下变暗的检修流程如图15所示。

(3)升压部分IC及三极管工作时的参考电压如表6、表7所示。
