采用单列5脚封装。变换开帧功率可达170W（230VAC±15%），用于85V～265VAC时变换开帧功率为140W，最大峰值电流IP-P=7A；效率为80%～83%；对于上述输出功率，整流后选用330～470μF/ 400V的电容。是一个集成脉宽调制（PWM）控制器和大功率Sense FET场效应管组合，内含OSC振荡产生、放大电路，基准电压比较放大、控制电路，启动电压输入与过压保护电路，反馈稳压调节信号输入、放大电路，以及大功率场效管输出电路。具有过载保护（OLP）、异常过流保护（AOCP）、过压保护（OVP）和热切断TSD，其中OLP和OVP是自动重新启动模式保护，而TSD和AOCP是门锁模的保护形式。

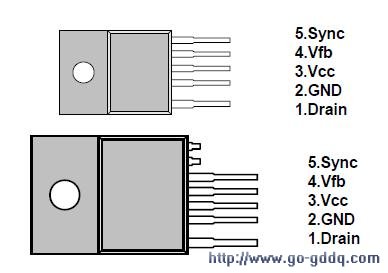

    引脚排列图：
