贴片二极管具有单向导电特性，在电路中实现整流、钳位、电位隔离与限幅等作用，广泛用于各类电子产品中。

    一、封装形式

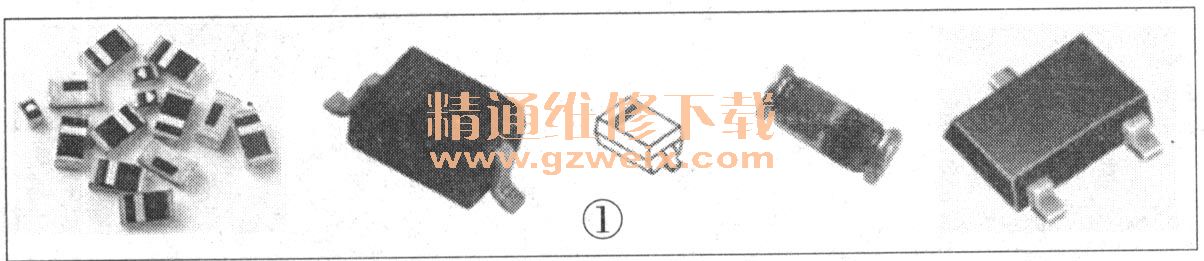

    贴片二极管封装形式有多种，如图1所示，常见封装形式有：矩形贴片二极管（外形同贴片电阻），黑色；圆柱无引线型，外形为透明红色玻璃管，带负极指示圆环；SOT23封装型贴片二极管，外形如同贴片晶体（三极）管，内含2只串联形式不同的二极管，又称为双单元贴片二极管，黑色；多单元贴片二极管，外形同集成块，内含3只或3只以上二极管。

    二、主要参数

    贴片二极管的电气参数有IF（最大瞬时电流）、PD（最大容许功耗）、VBR（反向击穿电压）、Cj（结电容）、Trr（反向恢复时间）等二十多个，实际换用时必须注意的是IF、PD、VBR和Cj、Trr这5个参数值，前3个关系二极管所承受的反向电压和最大流通电流，即二极管的功率类型；后两个参数决定二极管可以用于低频或高频电路中。若用于普通低频中，可以不考虑后两个参数。
    IO（最大工作电流）值为0.3A以下的二极管称为小功率二极管，大于0.3A小于10A的为中功率二极管，10A以上的为大功率二极管。Trr大于150ns的是低速度开关二极管，小于150ns并大于30ns的是中速开关二极管，小于30ns并大于1 ns的是高速开关二极管。小于0.3W的为小功率二极管，0.3W以上至5W，为中功率二极管，5W以上为大功率二极管。贴片二极管的容许功耗（功率值）一般在1W以下，体积越大的功率值越大。

    三、贴片二极管的标识与辨别

    1．型号标注与极性辫别
    贴片二极管的型号标注有字母、数字代码或字母＋数字代码标注法和颜色（代码）标识法两种，如印字“A3”的电气参数如下：PD =0.15W；IF=0.1A;VB=80V；Trr=4ns。颜色标注法，则主要由负极侧标注的颜色查得型号，再由型号查出参数值。
    贴片二极管的极性辨别方法：玻璃管状贴片二极管，红色一端为正极，黑色一端为负极；矩形贴片二极管，有白色横线一端为负极。
      2．好坏测量
    正常的贴片二极管，在路测量，正向电阻小，反向电阻大，且两者有明显的阻值差异。脱开电路，若用指针式万用表测量，正向电阻约为3kΩ，反向电阻为数百千欧姆或无穷大；若用数字万用表的二极管挡测量，正向电压降为0.3～0.6V，反向电压降为无穷大。
      3．在线辫别
    在电路板上，贴片二极管的元件位号一般以字母D打头，如D1、D2等，或VD，如VD1、VD2等；或DD，如DD1、DD2等。若要对外形相近的贴片电阻或电容进行区分，可用万用表测量，若其正、反向电阻值不同，可确定该元件是贴片二极管。
