TFT-LCD常用接口类型与特点简介(上)
来源:本站整理  作者:佚名  2014-08-20 09:41:46



    从表1可以看出,该液晶屏使用的同步信号为有效显示数据选通信号DE(37脚)、行同步信号HSYNC(④脚)、场同步信号VSYNC⑤脚)组合方式。另外,该液晶屏还具有水平方向和垂直方向的图像颠倒显示模式,当38脚(L -R)接低电平,41脚(U_D)接高电平时,为正常图像显示模式,如图8(a)所示;当38脚为高电平,41脚接低电平时,以水平方向颠倒的方式显示图像,如图8(b)所示;当38脚和41脚均接低电平时,以垂直方向颠倒的方式显示图像,如图8(c)所示;当38脚和41脚均接高电平时,水平与垂直方向均按颠倒的方式显示图像,如图8(d)所示。

    1. LVDS接口特点简介
    LVDS是英文“Low Voltage Differential Signaling"的简写,表示低压差分信号的意思。LVDS克服了以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点,是一种数字视频信号传输方式。LVDS输出接口利用非常低的电压摆幅(约350mV)在两条PCB走线或一对平衡电缆上通过差分进行数据的传输,如图9所示。

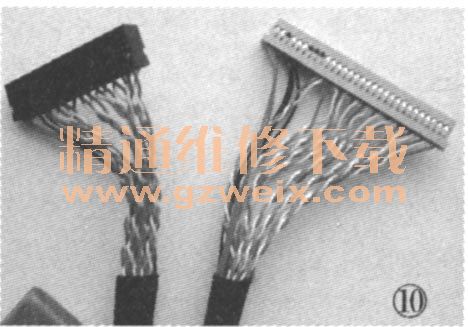

    采用LVDS接口方式,可使信号在差分PCB线或平衡电缆上以数百兆比特每秒的速率传输。由于采用低压和低电流驱动方式,因此具有低噪声和低功耗的优点。在液晶彩电中,LVDS线多采用平衡电缆线,实为双绞线,如图10所示。

    2.LVDS接口电路组成
    液晶彩电或彩显对输入的信号(如TV、AV等)先进行解码,得到RGB信号,其处理过程与普通彩电基本相同,然后再经过RGB-LVDS转换,输出LVDS信号,送往液晶屏。由于液晶屏中的TFT只识别TTL (RGB)信号,因此送给液晶屏的LVDS又需通过解码得到TTL信号。

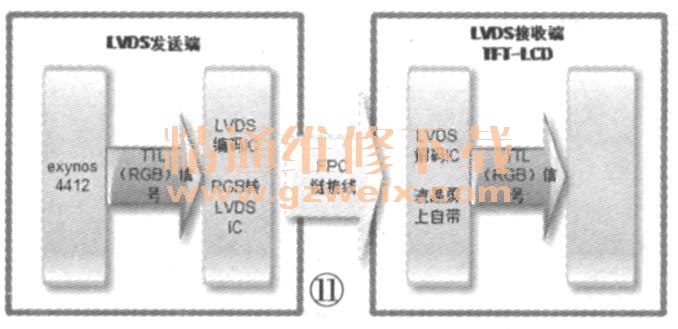

    由此可知,LVDS接口电路包括两部分:一是主板侧的LVDS输出接口电路(LVDS发送端),二是液晶面板侧的LVDS输入接口电路(LVDS接收器)。LVDS发送端将TTL信号转换成LVDS信号,然后通过驱动板与液晶面板之间的排线或柔性电缆(常统称为上屏线)将信号传送到液晶面板侧的LVDS解码IC中,将串行信号转换为TTL电平的并行信号,再送往液晶屏时序控制与行列驱动电路中,如图11所示。

    3.LVDS接口的信号类型

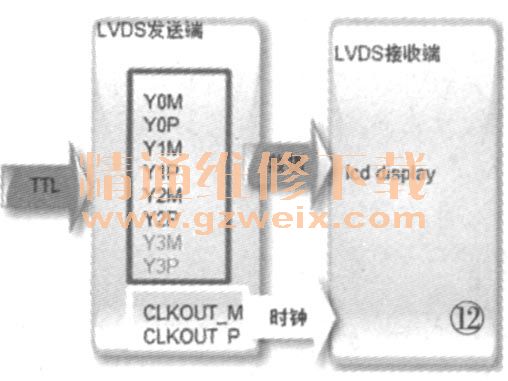

    LVDS信号主要由数据差分和时钟差分信号组成,如图12所示,后缀字母为“M”与“P”分别表示正、反相,即YX与YXP为一对差分线,CLKOUT M与CLKOUT_P也为一对差分线。

    部分LVDS接口信号中还设有特殊功能控制信号,如LVDS数据格式选择、显示模式控制、帧频选择等信号。
    (1)单通道LVDS
    单通道6位数据线常称“单6线”。该线有3组信号线,如上图中的YOM、YOP、YIM、YIP、Y2M、Y2P ;1组时钟线,如图12中的CLKOUTes M、CLKOUTee P,即从外形上看,共有4组双绞线,如图13所示。

    单通道8位数据线常称“双8线”。该线4组信号线,如图12中的YOM、YOP、YIM、YIP、Y2M、Y2P、Y3M、Y3P、1组时钟线,如图12中的CLKOUTes M、CLKOUT_P,即从外形上看,共有5组双绞线,如图14所示。

    (2)双通道

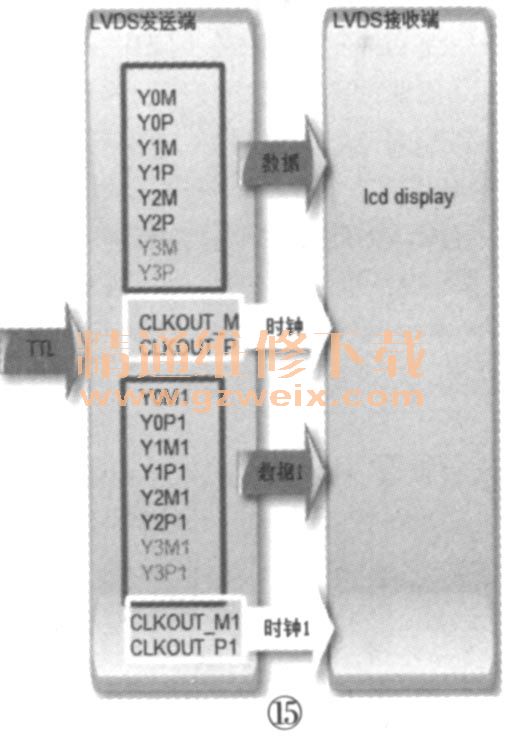

    为了适应高分辨率(1920×1080及其以上)图像的数据传输要求,出现了LVDS双通道传输方式。该方式的数据与时钟路数均是单通道的两倍,如图15所示。

    双通道6位数据线常称“又6线”。该线有3×2=6组信号线,2组时钟线,即从外形上看,共有8组双绞线,如图16所示。

    双通道8位数据线常称“双8线”。该线有4×2=8组信号线,2组时钟线,即从外形上看,共有10组双绞线,如图17所示。
