4.LVDS接口定义
    LVDS接口定义是指液晶面板侧的LVDS输入端接口引脚功能，一般可通过查阅该液晶屏的原厂资料（常称屏规格书）得知。虽然不同的液晶屏对接口功能的英文标法不相同，但根据其关键字母及数字编号顺序不难看出其功能，例如一款型号为CLAA170EA02的液晶屏，其厂家给出的接口定义见表2，从英文简称一列可看出，有“RXO”与“RXE”两通道数据，每一通道有编号“0”～“3”组数据信号，并且有1组时钟信号（RXOC或RXEC），由此可看出该液晶屏是一款30针双8位屏，同时也不难看出其引脚功能，即“RXO0-”表示第一组数据1－，“RXO0 ＋”表示第一组数据1＋;“RXE0－”表示第二组数据1－，“RXE0＋”表示第二组数据1＋，其余依次类推。

    另外，该液晶屏LVDS接口的28～30脚为5V供电端。

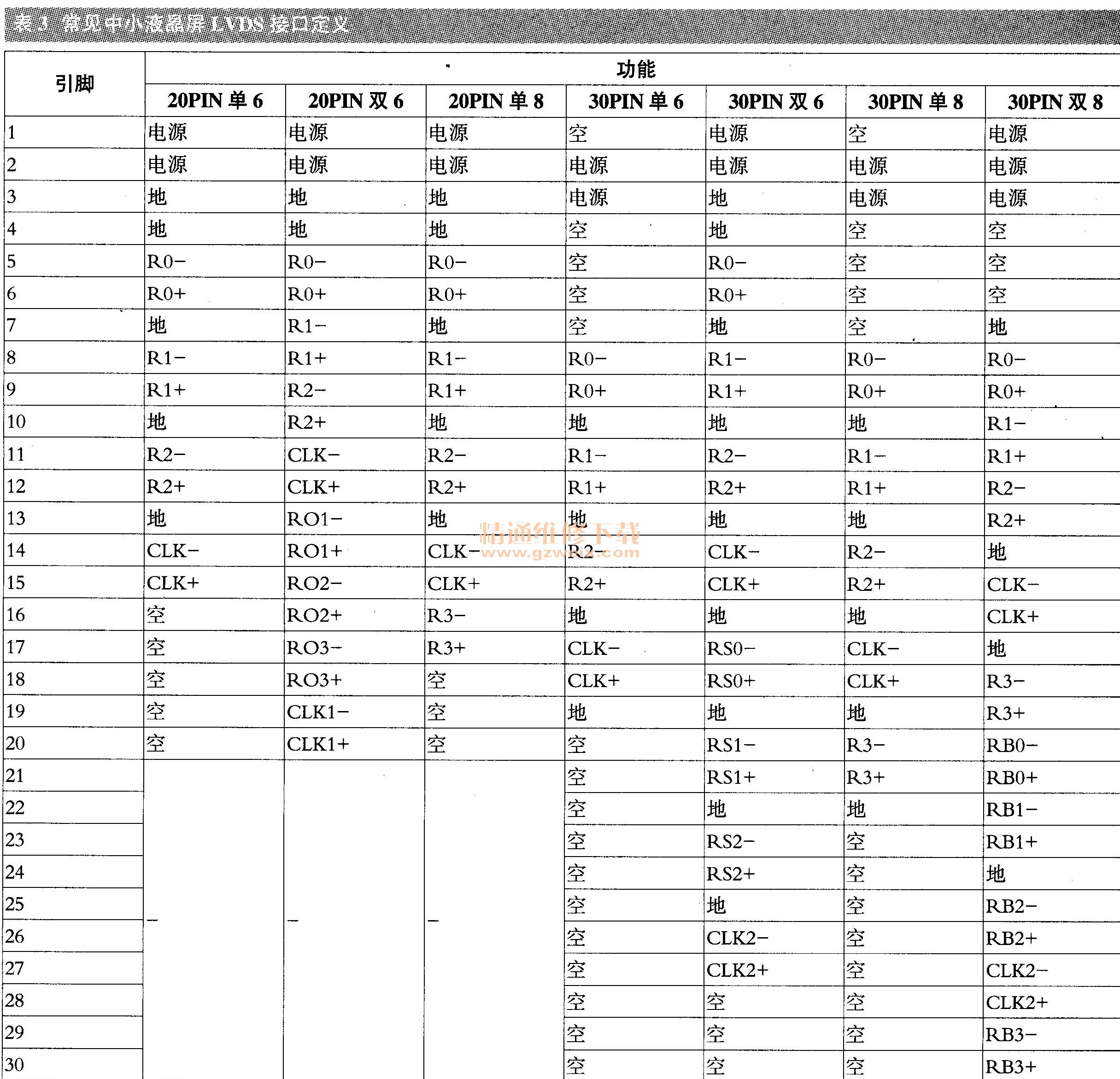

    常见的中小尺寸液晶屏的LVDS接口多采用20针或30针，其引脚定义见表3。

    提示：1．在液晶彩电或彩显中，15英寸及其以下液晶屏的上屏电压多为3.3V、17-24英寸液晶屏的上屏电压多为5V、26英寸及其以上液晶屏的上屏电压多为12V。
    2.在LVDS接口中，若用指针万用表测量每组＋、－信号线间的直流电阻，约为30Ω～100Ω；若用数字万用表测量，约为120Ω。
