三、CL系列电容

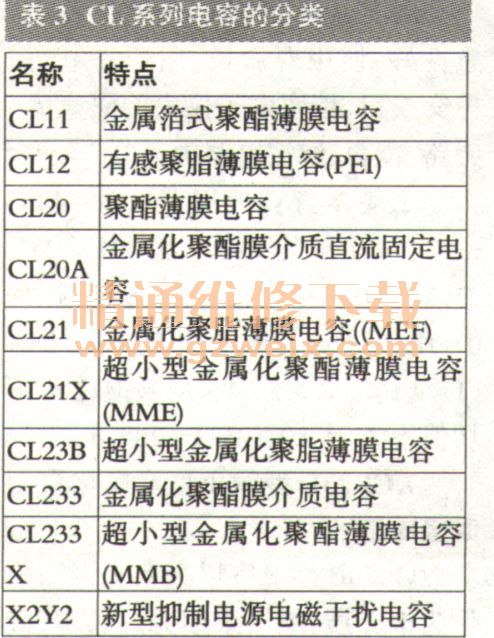

CL系列电容常称作涤纶电容或聚醋薄膜电容，电容量从100pF到数百微法，工作电压从几十伏到上万伏。该类电容具有绝缘电阻高和耐热侄好的优点，并具有自愈性和无感特性，缺点是损耗值较大，电参数稳定性差。CL系列电容根据内部结构与用途可用为多种类型，具体情况见表3。
1.CL11型有感聚脂薄膜电容（PEI）

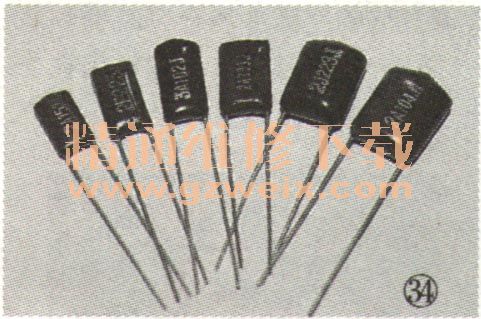

CM 1型电容又称为有感电容、麦拉电容、涤纶电容或塑料电容，它是以聚脂膜为介质，铝箔为电极，采用有感卷绕，环氧树脂包封，镀锡铜包钢线（CP线）径向引出，外形如图34所示。
主要特点：稳定性好，可靠性高，损耗小，适用于音视频产．品、电子仪器的旁路、耦合、隔直流电路中。
主要参数：使用温度为－40℃～＋85℃，额定电压为63V、100V、250V、400V、630V、1000V，电容量范围是0.001μF～0.47μF，电容量偏差是±5%（J）、±10%（K）、±20%（M），损耗角正切值不大于0.01（1kHz，20℃）。
2.CL12型金属箔式聚醋薄膜电容

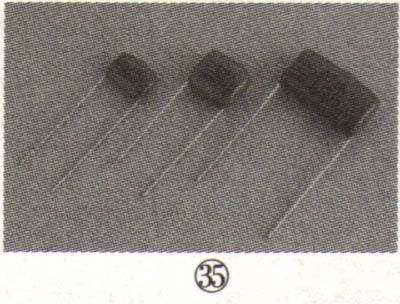

CL12型电容又称为聚醋（涤纶）电容。它采用无感箔式结构，引线完全焊接在电极板上，外形如图35所示。
主要特点：损耗小，可靠性高，稳定性好，广泛用于滤波、旁路、耦合等直流和脉冲电路中。
主要参数：使用温度为－55℃～＋85℃，额定电压为50V、63V、100V，电容量范围是0.001μF0.47μF，电容量偏差是±5%（J）、±10%（K）、±20%（M），损耗角正切值不大于0.01（1kHz，20℃）。
3.CL20型聚酯薄膜电容

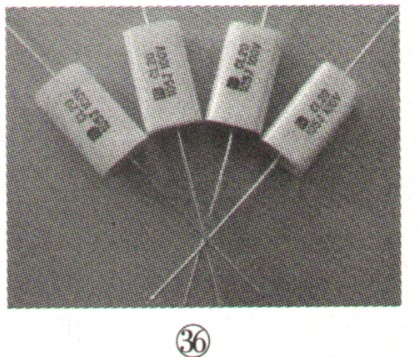

CL12型电容以聚醋膜为介质，金属真空蒸发层为电极，采用PET胶带包裹，两端阻燃环氧树脂封装，外形如图36所示。该类电容体积小、可靠性高，有良好自愈性，用于直流及低幅度脉冲场合，如：低频滤波、隔直流及旁路等，不建议用在交流、滤波、振荡及高频场合。
4.CL20A型金属化聚醋膜介质直流固定电容

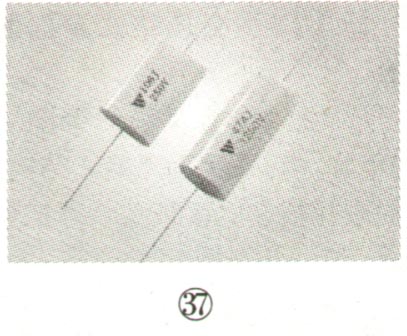

CL20A型电容以聚醋膜为介质，真空蒸发金属化层作为电极，采用聚醋压敏胶带包裹，环氧树脂灌封，轴向引出结构，外形如图37所示。
主要特点：体积小，重量轻，具有优异的自愈性能，用于直流或脉动电路中。
主要参数：使用温度为－55℃～＋85℃，额定电压为50V～1250V，电容量范围是0.001μF～68μF，电容量偏差是±5%（J）、±10%（K），损耗角正切值不大于0.01（1kHz，20℃）。
5.CL21型金属化聚脂薄膜电容（MEF）
CL21型电容又称为金属电容或塑胶电容。它是以金属化聚脂膜为介质，电极采用无感卷绕，环氧树脂包封，镀锡铜包钢线（CP线）径向引出，其外形如图38所示。
主要特点几：外观一致性好，大容量、小体积，自愈性好，寿命长，适用于直流与VHF级信号的滤波、降噪。
主要参数：使用温度为－40℃～＋85℃，额定电压为100V、160V、250V、400V、、630V，电容量范围是0.0047μF～10μF，电容量偏差是±5%（J）、±10%（K）、±20%（M），损耗角正切值不大于0.01（1kHz， 20℃） 。
6.CL21X型超小型金属化聚醋薄膜电容（MME）

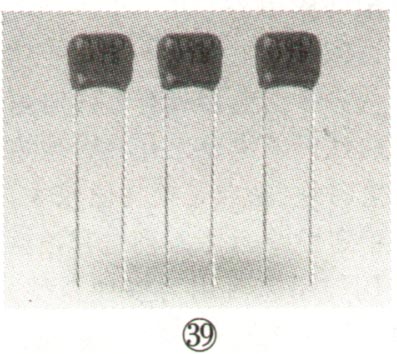

CL21 X型电容又称为迷你金属膜电容或迷你塑料电容。它是以超薄金属化聚醋薄膜为介质，电极采用无感卷绕，环氧树脂包封，镀锡铜包钢线（CP线）径向引出，其外形如图39所示。
主要特点：体积小、容量大、自愈性好，使用寿命长，用于彩电、程控交换机、精密电子仪表的隔直流、旁路、祸合、滤波电路中。
主要参数：使用温度为－40℃～+85℃，额定电压为50V、63V、250V、100V，电容量范围是0.001μF～1μF，电容量偏差是±5%（J），±10%（K），±20%（M），损耗角正切值不大于0.01（1kHz，20℃）。
7.CL23B型超小型金属化聚脂薄膜电容
CL23B型电容以金属化聚醋膜作为电介质，电极采用无感卷绕，镀锡铜线单向引出，采用阻燃环氧树脂封装和矩形阻燃塑料外壳，外形如图40所示。
主要特点：体积小，重量轻，容量范围大，具有良好的自愈性，使用寿命长，适用于直流和VHF级信号的隔直流、旁路、耦合、滤波等。
主要参数：使用温度为－40℃～＋85℃，额定电压为50V、63V、100V，电容量范围是0.001μF～1μF，电容量偏差是±5%（J）、±10%（K）、±20%（M），损耗角正切值不大于0.01（1kHz，20℃）。
