9.CL233X超小型金属化聚醋薄膜电容（MMB）

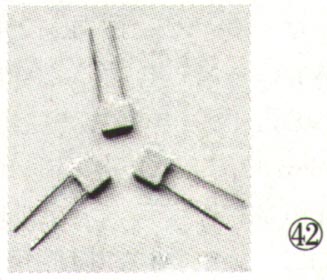

    CL233X型电容又称为校正电容、黄壳电容或迷你塑壳电容。它以超薄金属化聚醋薄膜为介质，电极采用叠片式结构，镀锡铜包钢线径向引出（CP线），矩形阻燃塑壳和环氧树脂的封装，其外形如图42所示。

    主要特点：体积小，容量大，自愈良好，使用寿命长，广泛用于隔直流、旁路、耦合、滤波电路中。
    主要参数：使用温度为－40℃～＋85℃，额定电压为50V、63V、100V，电容量范围是0.001μF～1μF，电容量偏差是±5%（J）、±10%（K）、±20%（M），损耗角正切值不大于0.01（1kHz，20℃）。
    10．安规交流电容（MEX-GPF-X2）

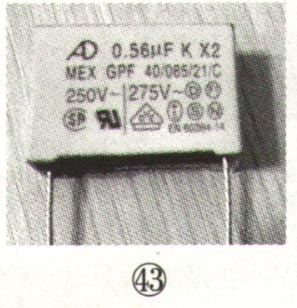

    安规交流电容（MEX-GPF-X2）以金属化聚丙烯膜作为介质和电极，根据不同需要，串联不同规格型号的电阻，用耐高温阻燃ABS作外壳，采用阻燃环氧树脂封装，单向引出，外形如图43所示。

    主要特点：损耗小，自愈性强，抗干扰性好，用于电源线路中电磁干扰滤器中。
    主要参数：使用温度为－40℃～＋100℃，额定电压为280VAC或250VAC，电容量范围是0.0022μF～4.7μF，电容量偏差是±10%（K），损耗角正切值不大于0.0015（1kHz，20℃）。
    11.X2Y2新型抑制电源电磁干扰电容
    X2Y2电容由两只Y型电容串联后再与一只X型电容并联组成，采用一体化设计，使之具有优良的抗干扰能力，并且便于安装，其外形如图44所示。

    该类电容广泛用于电动工具及家用电器的开关电源电路中，主要参数如下：
    使用温度为－40℃～＋85℃，额定电压为250VAC，耐压1250VAC/1414VDC（X2电容）、2000VAC2700VDC（Y2电容），电容量范围0.1μF～0.47μF（X2电容），1000pF～4700pF（Y2电容），电容量偏差是±10%（K）、±20%（M），损耗角正切值不大于0.001（1kHz，20℃）。
