1 宝马专用故障诊断设备

1.1 诊断仪其他操作组件

1.2 综合服务信息显示屏

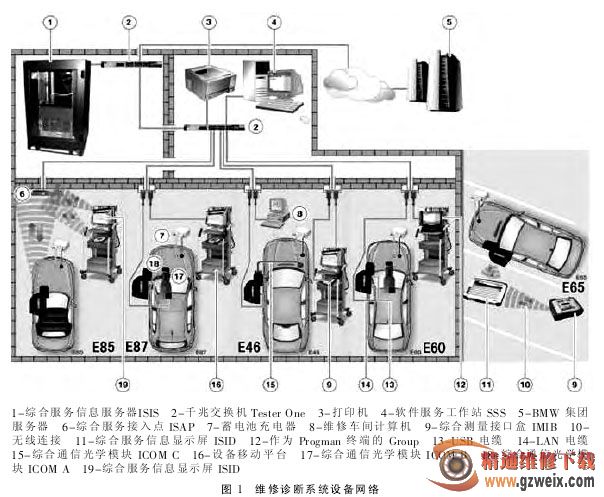

该显示屏是一个带有功能扩展底座的移动式操作设备。该显示屏用于显示信息以及用于新维修车间系统内诊断、测量和修理工作的操作。因此综合服务信息显示屏是维修车间主要的工作工具。

在不连接维修车间网络的情况下，可以在有限时间内对综合服务信息显示屏进行操作。这种运行方式称为离线模式。

为了便于实现将来的应用功能，综合服务信息显示屏配备了其他接口和组件，例如蓝牙、USB、摄像机以及音频输入和输出端口。

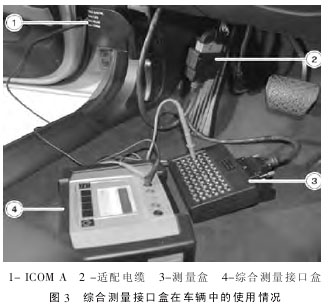

1.3 综合测量接口盒

在诊断过程中进行测量时，通过综合测量接口盒获得的测量结果自动纳入到诊断工作中，进而影响后面的诊断步骤。综合测量接口盒除应用于诊断过程外，还作为独立便携式数字万用表使用。测量值显示在显示屏上。电压、电流、压力和电阻均可测量。只有通过诊断，即通过综合服务技术应用流程，才能测量温度和频率。通过综合服务技术应用控制综合测量接口盒时，显示屏上不会显示任何测量值。测量结果在综合服务技术应用的“测量设备”菜单项下显示。（见上表 1 中综合测量接口盒）。
