一辆行驶里程约9000KM,配置了N55发动机的2011款宝马X6轿车。
车主反映:该车发动机怠速运转时发出嘎吱、振鸣、呼啸、口哨噪音。噪音发生在发动机的后部区域。打开汽缸盖罩上的加油盖罩时,噪音消失。有的车辆即使发动机熄火,这种异响仍会持续2s左右。噪音在怠速运行时感觉最明显,发动机转速达到1500r/min时噪音逐渐减小,达到20000r/min时,噪音基本消失。
故障诊断:这种噪音是由于曲轴后油封引起的,由于曲轴后油封刚度不足,不能充分确保真空密封性。密封唇掀动从而引起噪音。但是噪音的出现肯定不会造成发动机曲轴箱的机油泄漏,因为这种噪音的产生是由于曲轴箱的负压引起的,是向曲轴箱里面吸气。判断确定方法,打开加油盖罩,如果噪音消失,则基本判定是曲轴后油封引起,通过更换曲轴后油封可以解决这类故障。
曲轴后油封为什么会产生噪音,而打开加油盖罩,噪音就会立即消失,并且噪音在怠速的状态下较为明显,随着发动机转速的提高噪音逐渐消失呢?这要从N55发动机曲轴通风控制原理说起。

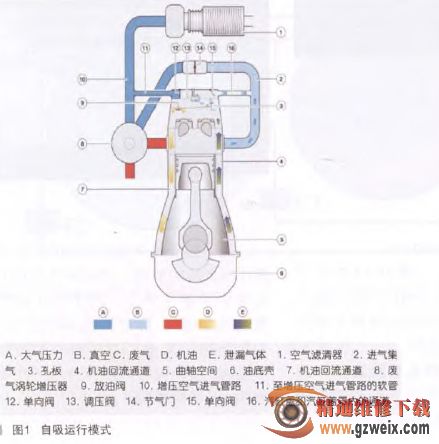

N55发动机装备了通过真空控制的曲轴箱通风装置,如图1所示。
曲轴箱通风装置可调节的真空度约为3.8kPa。只有进气集气管内处于真空状态,即处于自吸式发动机运行模式时,发动机的怠速工况就是这个模式。在自吸式发动机运行模式下,进气集气管内的真空使汽缸盖罩泄漏通道内的单向风门打开,并通过调压阀抽吸泄漏气体。同时真空使增压空气进气管路通道内的第二个单向风门关闭。泄漏气体通过集成在汽缸盖罩内的分配管直接进入汽缸盖内的进气气管内。泄漏气体进入进气道中后会在曲轴内形成一定的负压,在负压的作用下,由于曲轴后油封刚度不足,不能充分确保真空密封性,密封唇掀动从而引起噪音。
接下来再看随着发动机转速的提高,节气门逐渐打开,进气集气管内的压力升高,就无法再通过这种方式引入泄漏气体。否则,有可能造成增压压力进入曲轴箱内。汽缸盖罩泄漏通道内的单向阀关闭至进气集气管的通道,因此可防止曲轴箱出现过压。如图2所示。由于现在新鲜空气需求较大,因此废气涡轮增压器与进气消音器之间的洁净空气管内产生负压。这个负压并没有怠速工况下进气歧管内的负压大,但足够用于打开单向风门并通过调压阀抽吸泄漏气体。所以这种情况下曲轴后油封的噪音就会逐渐减少乃至消失。
