宝马740Li遥控器无法打开和关闭中控锁
来源:本站整理  作者:佚名  2012-11-01 08:08:51

一辆行驶里程约16000KM,配置了N52发动机的09款宝马740Li轿车。车主反映:该车的遥控器无法打开和关闭中控锁。

使用两把遥控器均无法控制中控锁,将机械钥匙从遥控器上取下,用机械钥匙可以控制四门的开启与闭锁。



遥控器开闭锁的信号传输路径如图1所示,按压遥控器,遥控器发出一个加密遥控解锁信号,后窗玻璃内的FBD天线将该遥控信号传输至DIV多相择优模块,在DIV内对信号进行解调和处理,并通过LIN总线发送至CAS便捷登车及启动系统。CAS通过K-CAN2将开锁指令传输蜘BE接线盒电子装置,由JBE打开车门锁。



使用ISID检查无故障码,再根据检测计划,检查发现当按遥控器时,ISID屏幕始终显示255,没有变化。正常情况下按开锁键应先显示1再显示5;按闭锁键应先显示2再显示6。

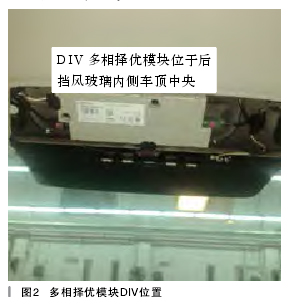

根据以上分析与检查,遥控器控制失效,机械钥匙控制正常,可能的原因有:遥控器、FBD天线、DIV多相择优模块、CAS等。但两把遥控器均无反应,故遥控器损坏的可能性较小,尝试更换其他正常车的DIV模块试车,遥控器可正常使用。更换DIV多相择优模块(如图2所示),编程设码后故障排除。
