一辆行驶里程约4.6万km的2011年宝马325i轿车。用户反映：该车发动机故障灯报警检修后，中央扶手箱里的USB接口无法读取U盘里的音乐。

    故障诊断：
    1）询问维修人员，在检查维修过程中仅通过ISTA/P对车辆进行了全车的编程设码，并未涉及车辆的音频系统。
    2）该车带有选装配置“USB／音频接口”，可播放存储在USB接口大容量存储设备（如U盘、MP3播放器、Apple iPod等）上的音频文件。USB是一个串行总线系统，用于快速、简单地将终端设备连接到计算机系统上。由于市场上的产品种类繁多，因此无法确保所有支持USB大容量存储的产品都能通过USB接口正常工作。如果连接了不兼容的USB大容量存储设备，就会出现“信息不兼容设备”的提示。此外还进行可信度检查，确定车辆音响系统是否能够播放相关音乐曲目。
    3） USB／音频接口安装在中央扶手箱里，连接在COMBOX控制单元上。COMBOX对USB接口提供的数字音频信号进行解码，解码后将音频数据发送到MOST总线上。另外，在车辆乘客侧的杂物箱上带有一个USB接口，这个USB接口用于USB输入／输出，连接插孔复制数据。U盘上的数据（MP3， WMA或AAC格式的音乐文件）可通过杂物箱中的专用USB接口输入。输入的USB音乐数据以USB1， USB2等作为名称存储在车辆通信控制单元CCC音乐收藏夹的文件夹中。不能通过中央扶手箱里的USB音频接口输入数据，该接口仍只能用于连接外部音频源。
    4）将U盘插入中央扶手箱里的USB接口中，通过iDrive菜单“CD／多媒体”的子菜单“外部设备”查找外部设备U盘，结果未识别到外部设备。分析U盘可能有问题，将U盘插入杂物箱内USB接口进行音频的导入，结果

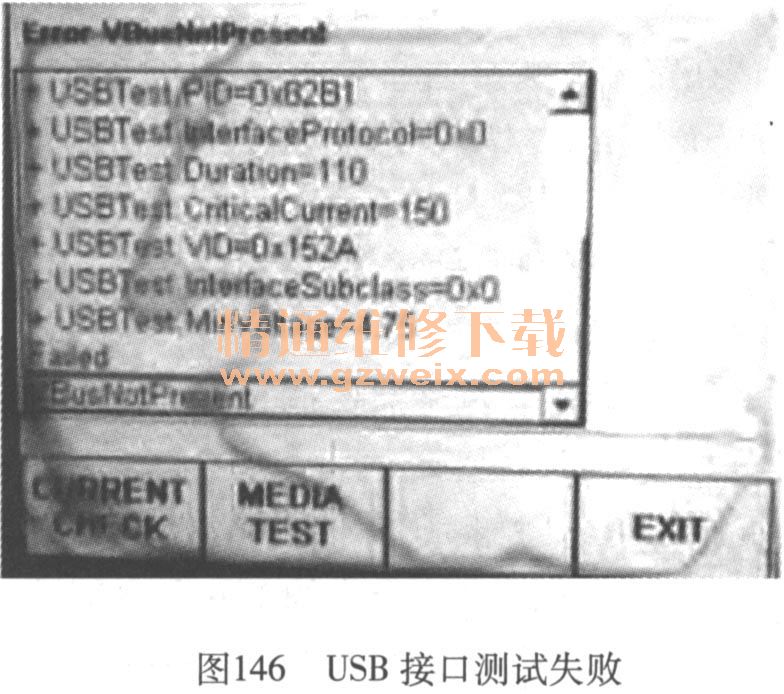

    5）车间的检测设备综合测量接口盒IMIB具有测量车辆USB接口功能，USB接口正常时，测量过程中车辆的音频系统会播放IMIB中的宝马专用音乐，测量结束时IMIB的界面结尾会显示“Passed”。将IMIB通过USB测量导线连接到中央扶手箱里的USB接口中，在IMIB的测试界面中选择“USB Test"，进行测试。测试过程中车辆的音频系统并没有播放音乐，USB测试失败，提示BUS NOT Present（总线不存在）（图146）。

    6）车辆的音频系统是通过MOST总线进行通信传输的，联想到故障现象是来店维修后U盘中的音乐可以正常导入，U盘应无问题。出现的，且维修时对车辆进行了编程，编程时需要断开MOST接口上的短接器，通过USB连接线把ICOM A和ICOM B连接到一起。分析可能为编程结束后MOST接口上的短接器没有连接好，造成MOST总线断开，导致中央扶手箱中USB接口不能执行iDrive的指令读取外部设备中的音频文件。

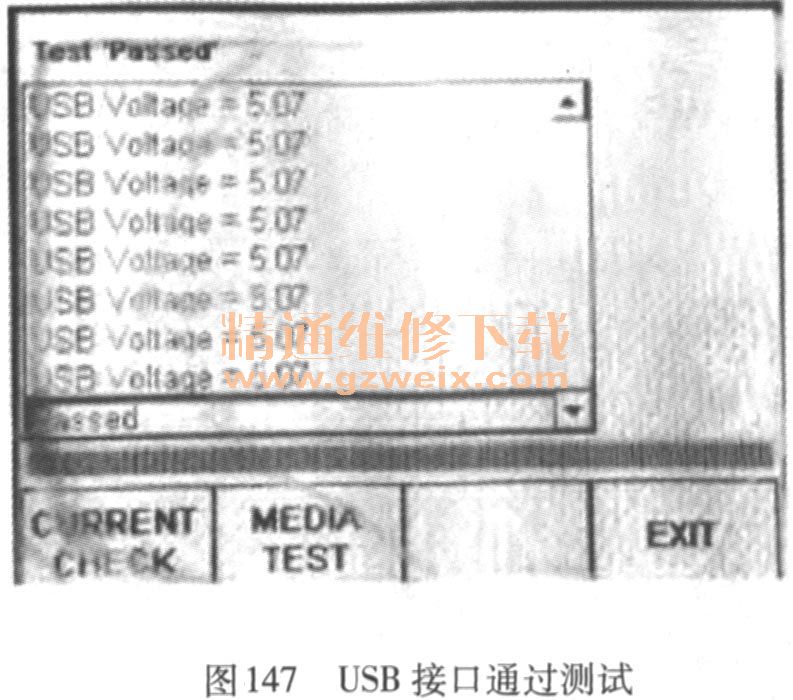

    7）拆卸位于驾驶人侧MOST接口检查，发现MOST接口和MOST接口短接器没有插在一起。连接MOST接口和MOST接口短接器，再次通过IMIB进行USB功能测试，测试过程中音频系统能正常播放IMIB中的宝马专用音乐。测试结束IMIB界面尾部显示“Passed”，USB接口通过测试（图147）。

    8）将用户的U盘插入USB接口中，通过iDrive菜单“CD／多媒体”的子菜单“外部设备”可以识别外部设备U盘，选择确认，U盘中音频文件能正常播放。
    故障排除：检修并连接MOST接口和MOST接口短接器。
