一辆行驶里程约19万km的奥迪A6轿车。用户反映：该车组合仪表里程数和时钟无法显示，S15熔丝熔断。
    故障诊断：
    1）检查S15熔丝熔断，更换后马上熔断，分析可能为电路接地或组合仪表故障。
    2）更换组合仪表，故障消失。但该车已更换过三只组合仪表，每只组合仪表在车辆行驶至1000km左右时就烧坏。
    3）仔细检查组合仪表相关线束，发现前排座椅扶手固定螺栓夹住后出风口上点烟器照明灯供电导线。

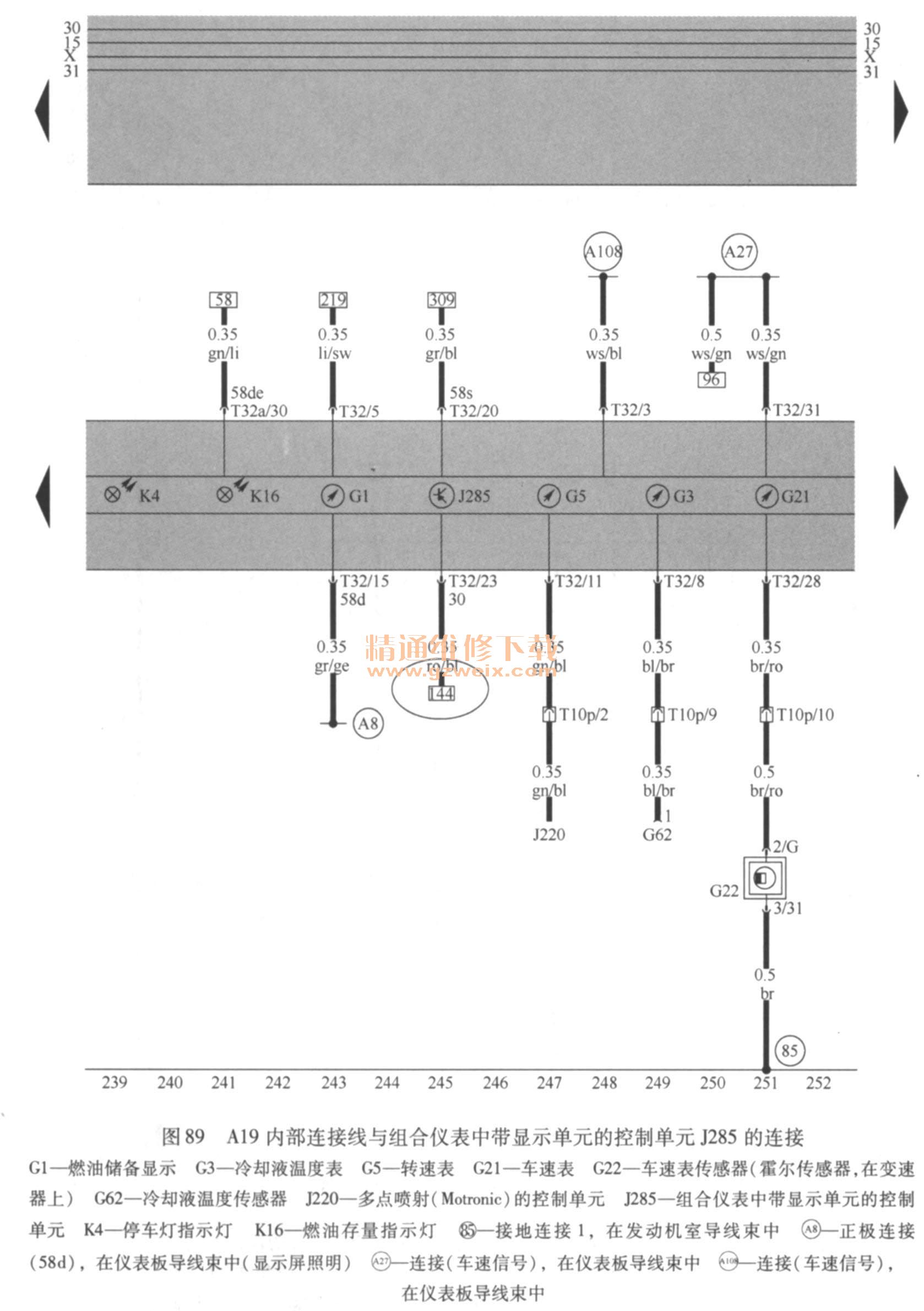

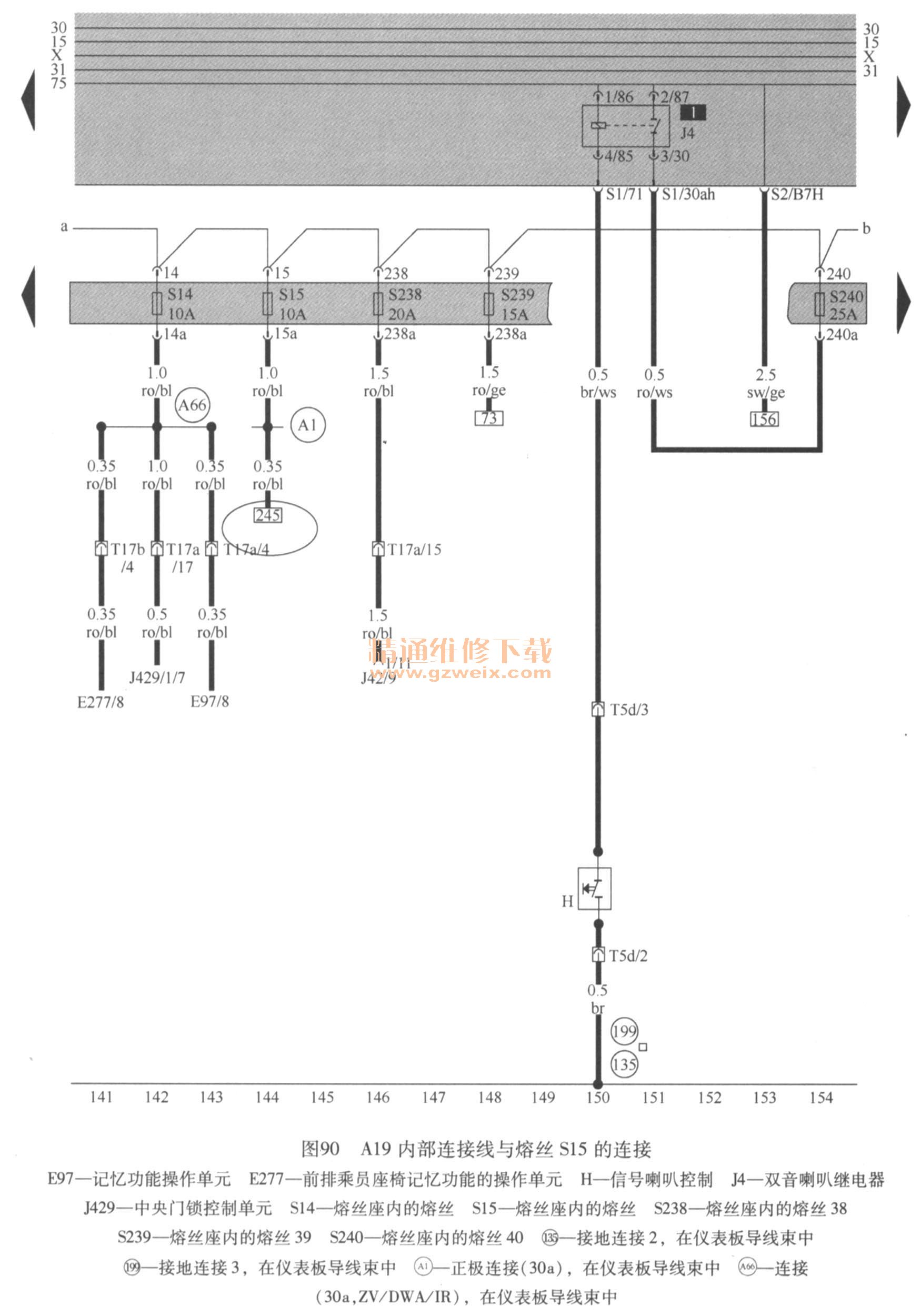

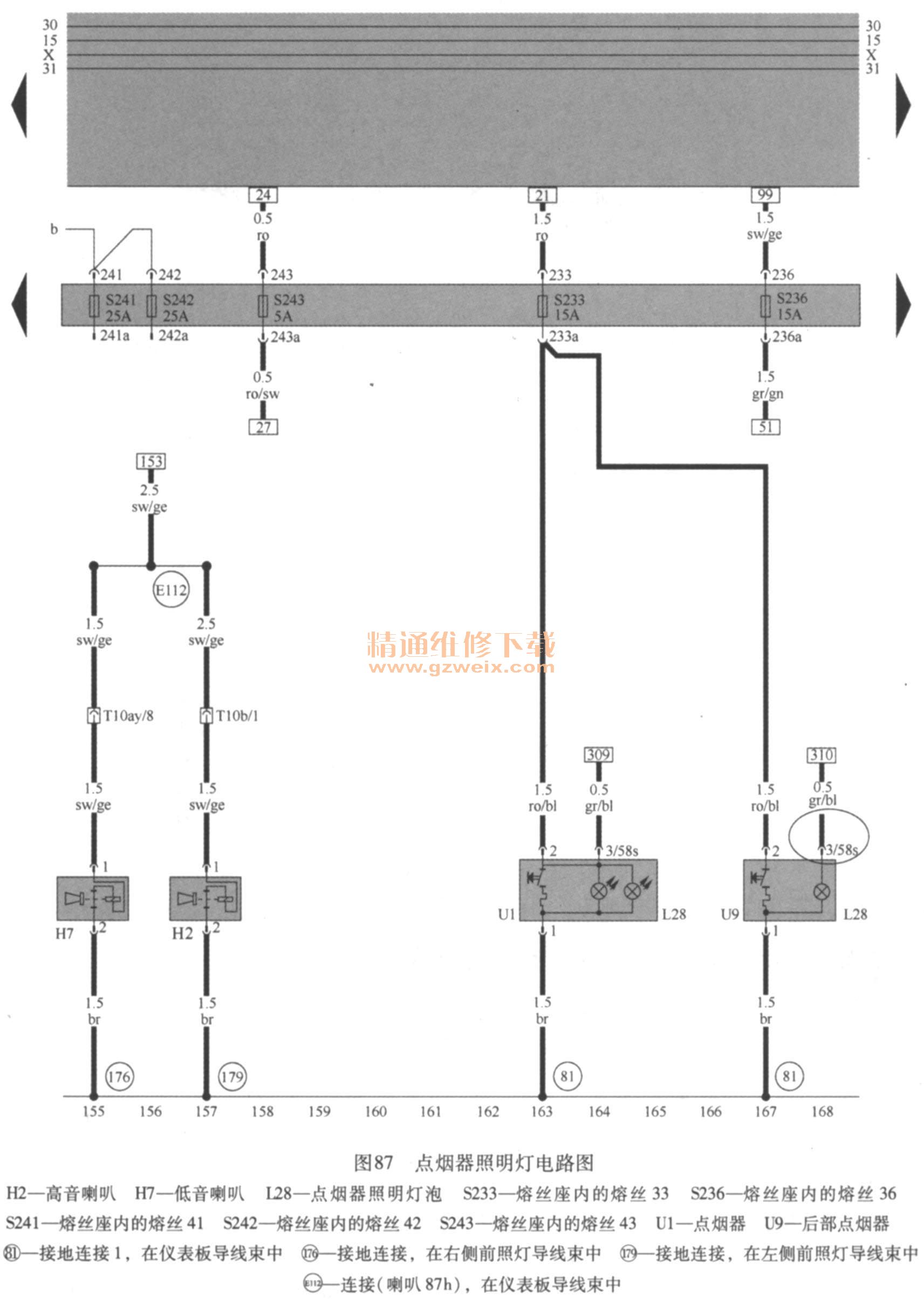

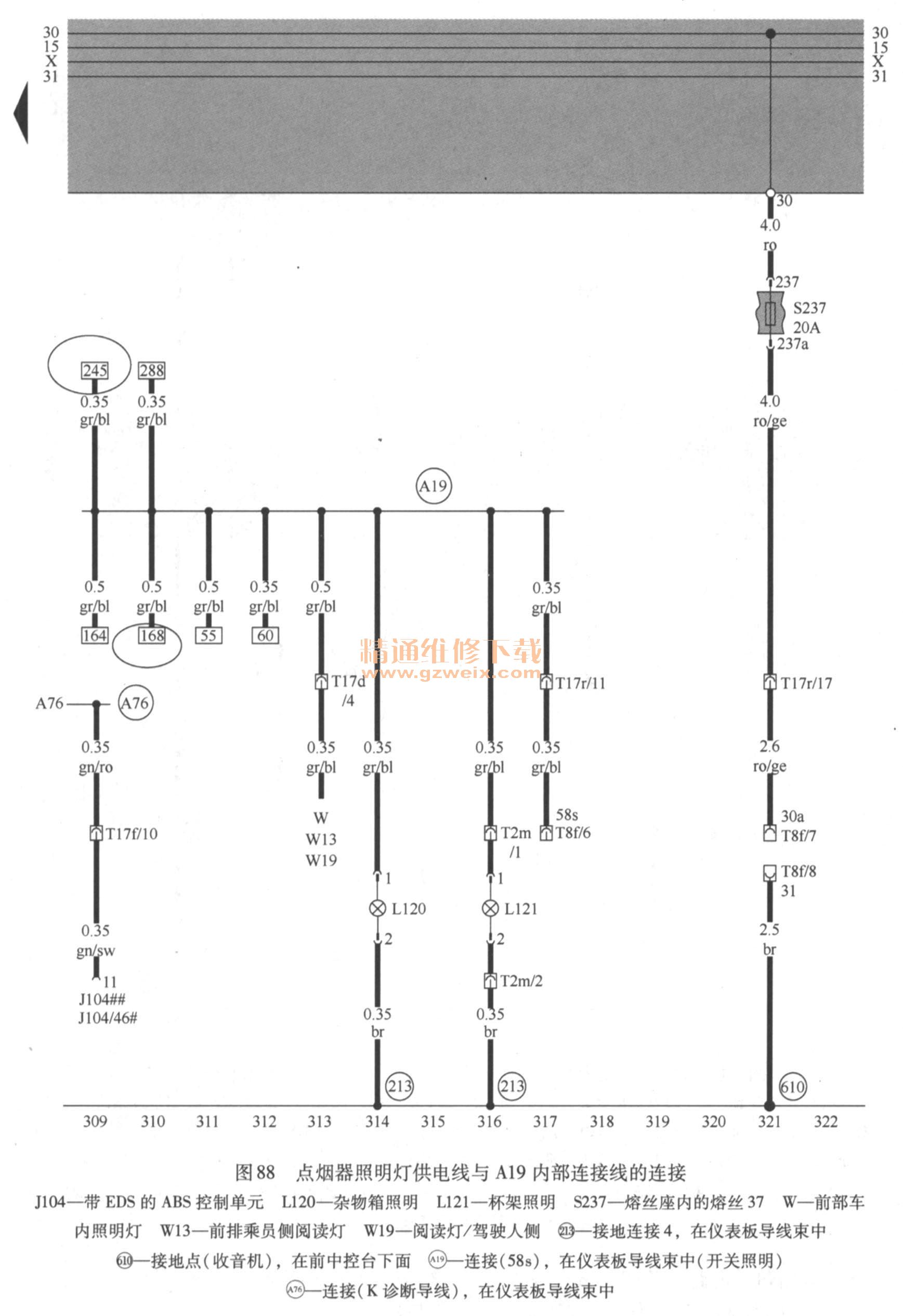

    4）如图2-87～图2-90所示，该供电导线通过内部连接线A19与S15熔丝及组合仪表T32/23脚连接，分析为该处导线绝缘层夹破后，在车辆行驶振动时与车身多次接地短路，
从而烧坏仪表内的晶体管，导致组合仪表损坏。

    5）重新包扎电路后装回，试车一段时间，组合仪表不再损坏。
    故障排除：包扎处理点烟器照明灯供电导线。
