一辆行驶里程约10万km的2009年宝马320i E90轿车。用户反映：该车4个车门的电动玻璃通过驾驶员侧开关组和各个车门上单独开关操作无法升降，两侧后视镜的调节也失效，而通过遥控器的便捷功能可以正常升降4个门的电动玻璃。

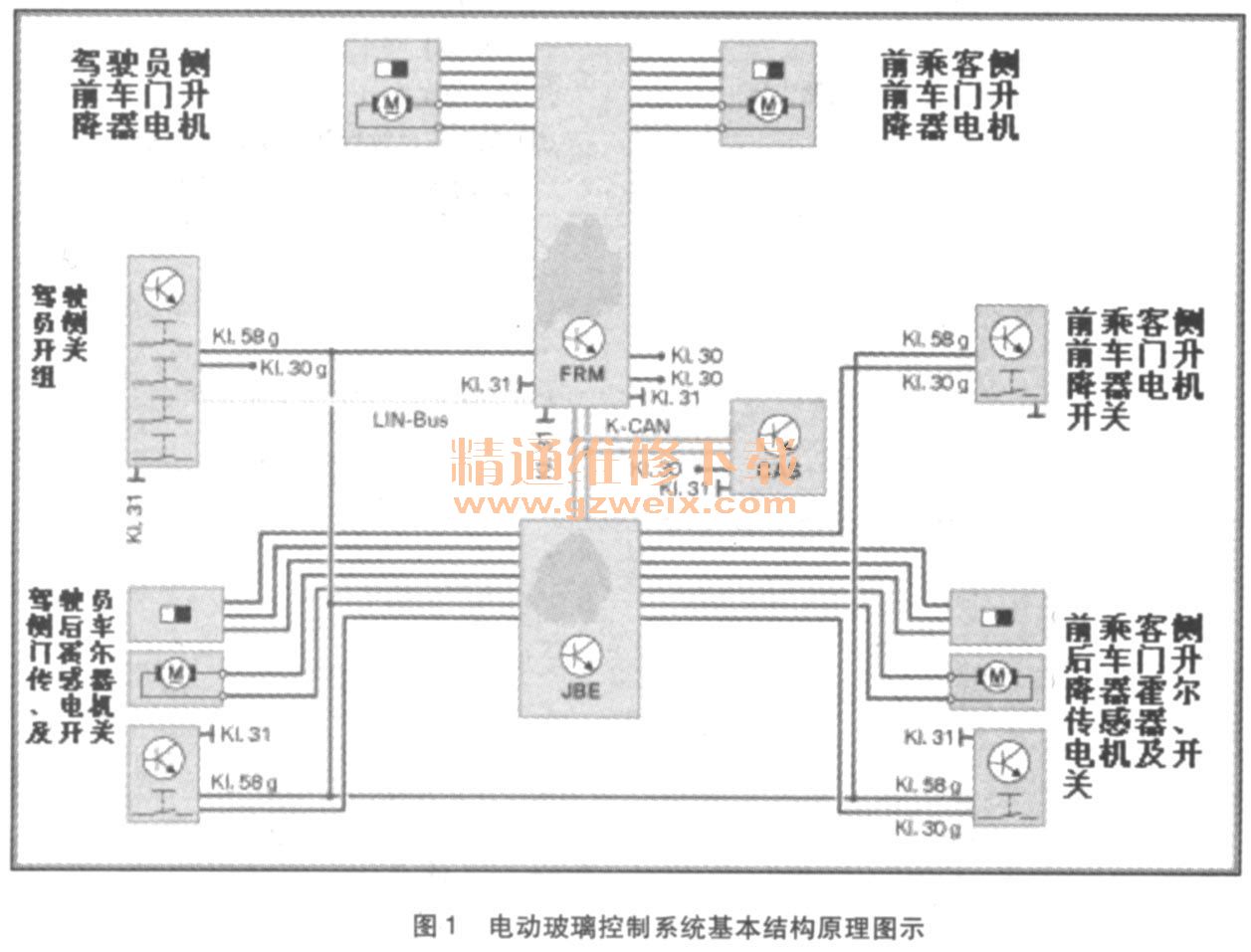

    接车后：首先验证用户反映的故障现象，通过驾驶员侧开关组上的玻璃升降器开关分别操作每个门的电动门玻璃，电动玻璃没有反应，单独操作每个门上的玻璃升降器开关，每个门的电动玻璃也是没有任何反应，调整开关组上的后视镜开关按钮，后视镜片没有任何移动。通过便捷功能操作，长按遥控器上的开锁按钮或闭锁按钮，四个门的电动玻璃均可以正常下降或上升。这就排除4个车门电动玻璃升降器电机及机械机构的故障。玻璃升降器电机的供电及供电线路也应该没有问题，因为通过便捷功能操作电动玻璃可以正常升降，这就说明了电动玻璃系统的输出问题不大，故障很有可能是输入控制方面的问题。电动玻璃控制系统基本结构原理如图1所示。

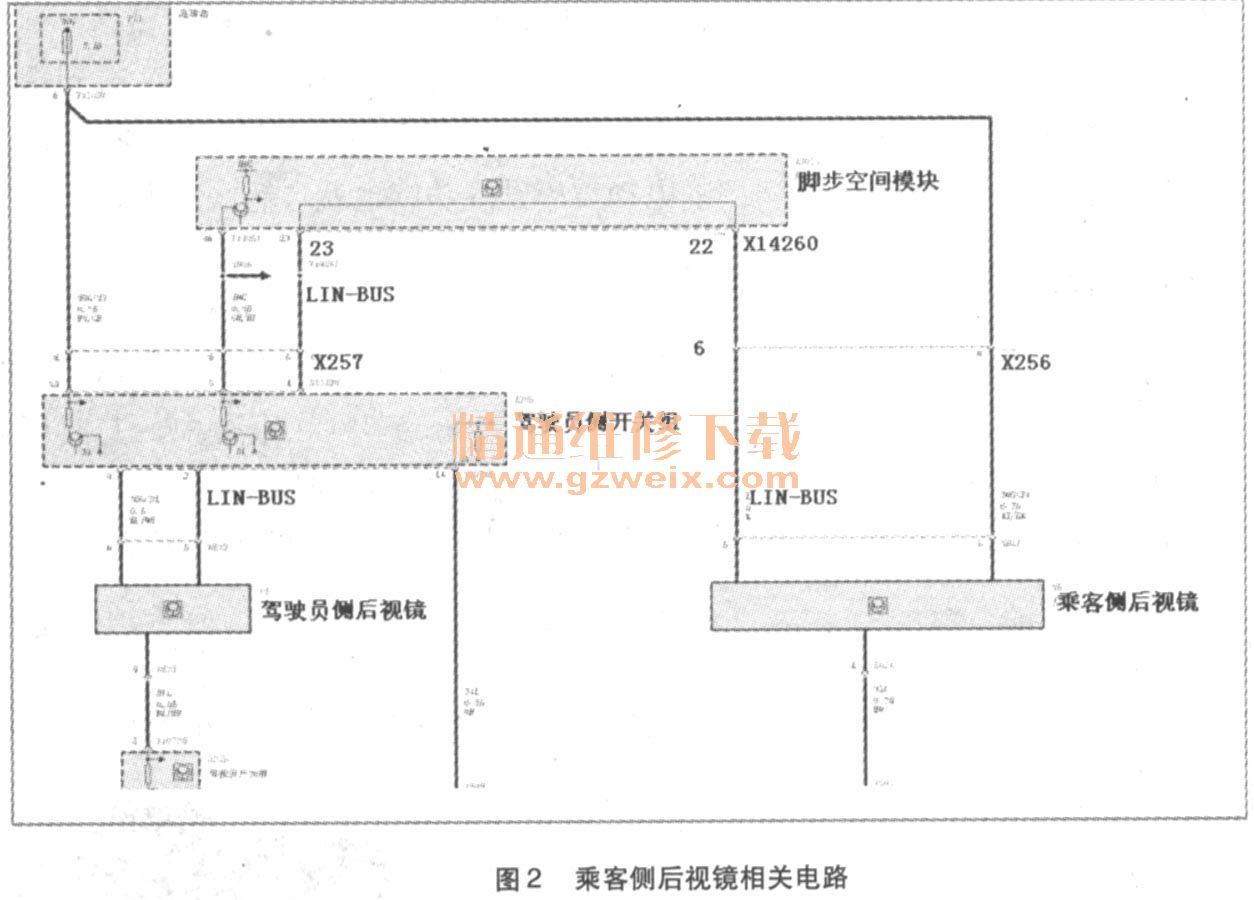

    连接检测仪读取相关的故障内容为LIN总线通信故障；乘客侧后视镜LIN总线对地短路。根据检测计划要求检测检查乘客侧后视镜LIN总线电压，如图2。断开X256端子，测得X256端子6号脚不到3 V， LIN总线是单线进行传输的，正常为12V。断开X14260端子测得22号脚和23号脚均有11V左右的电压，说明从驾驶员开关组到X14260的22号脚这一段的线路信号没有大的问题。断开X14260端子，测量X256端子的6号脚和对地的电阻有450Ω左右，正常应该是无穷大的电阻值，这就直接说明了X14260至 X256之间的LIN总线出现了对地短路的故障。仔细检查这段线路，最后在乘客侧手套箱下面发现了LIN总线的破损对地短路之处，包扎好破损的线路并重新固定，连接好拆卸的端子。启动按钮按压到KL. 15位置，调节驾驶员侧的后视镜开关，后视镜调节功能恢复。这时试着按压玻璃升降器的开关，发现4个门的电动玻璃升降功能竟然全部恢复。怎么会出现这样的现象呢？这就要从电动玻璃及后视镜的原理说起了，具体控制过程可以分为以下几个方面：

    1.驾驶员车门开关组件：操作驾驶员或前乘客车门车窗升降器开关时，该信号通过LIN总线发送至脚部空间模块，脚部空间模块控制相应的车窗升降器电机，操作后车门车窗升降器开关时，该信号从驾驶员车门开关组件通过LIN总线发送至脚部空间模块，脚部空间模块将该信号通过K-CAN发送至接线盒控制单元，接线盒控制单元接收该信号，接线盒控制单元控制相应的车窗升降器电机。
    2．前乘客车门车窗升降器开关：操作前乘客车门内的车窗升降器开关时，该信号发送至接线盒控制单元，接线盒控制单元将该信号通过K-CAN发送至脚部空间模块，脚部空间模块控制车窗升降器电机。
    3.后车门车窗升降器开关：操作后车门内的车窗升降器开关时，该信号发送至接线盒控制单元，接线盒控制单元控制车窗升降器电机。
    4．便捷打开：如果使用识别发射器将车辆开锁并按住按钮5s以上，就会开始执行舒适打开功能，关闭则需要按住闭锁按钮5s以上，具体控制则由便捷登车系统CAS通过K-CAN再通过脚部空间模块FRM和接线盒控制装置JBE来执行操作。
