奔驰E200轿车发动机风扇进入紧急模式

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车维修 > 宝马维修实例

奔驰E200轿车发动机风扇进入紧急模式

来源：汽车维修与保养作者：佚名 2016-09-06 16:14:15

    一辆行驶里各一约2.7万km的 2013款奔驰E200轿车。车主反映：该车发动机噪声较大。
    故障诊断：笔者接车后首先启动车辆，发现发动机风扇转速高，运转噪声很大，即风扇进入紧急模式。确认故障现象后，了解相关维修历史，此车保养正常，无其他维修。
    用奔驰专用Star Diagnostic诊断仪（DAS）对车辆进行快速检测，但发动机控制单元（ME）没有故障码（图1）。

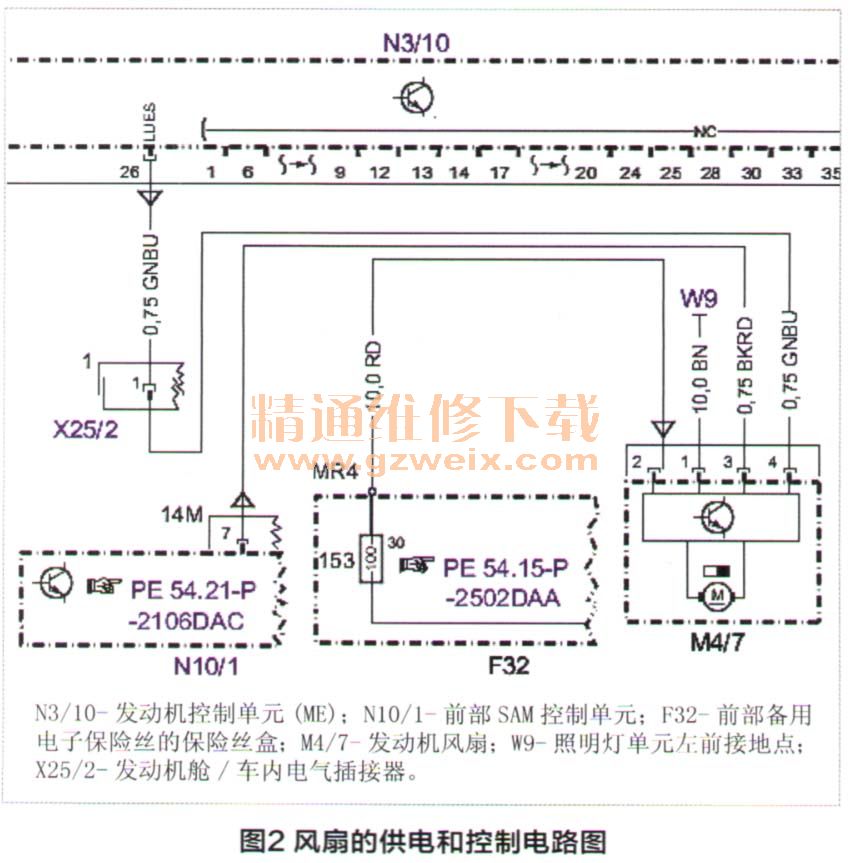

    根据故障现象，查找风扇电路图如图2所示。

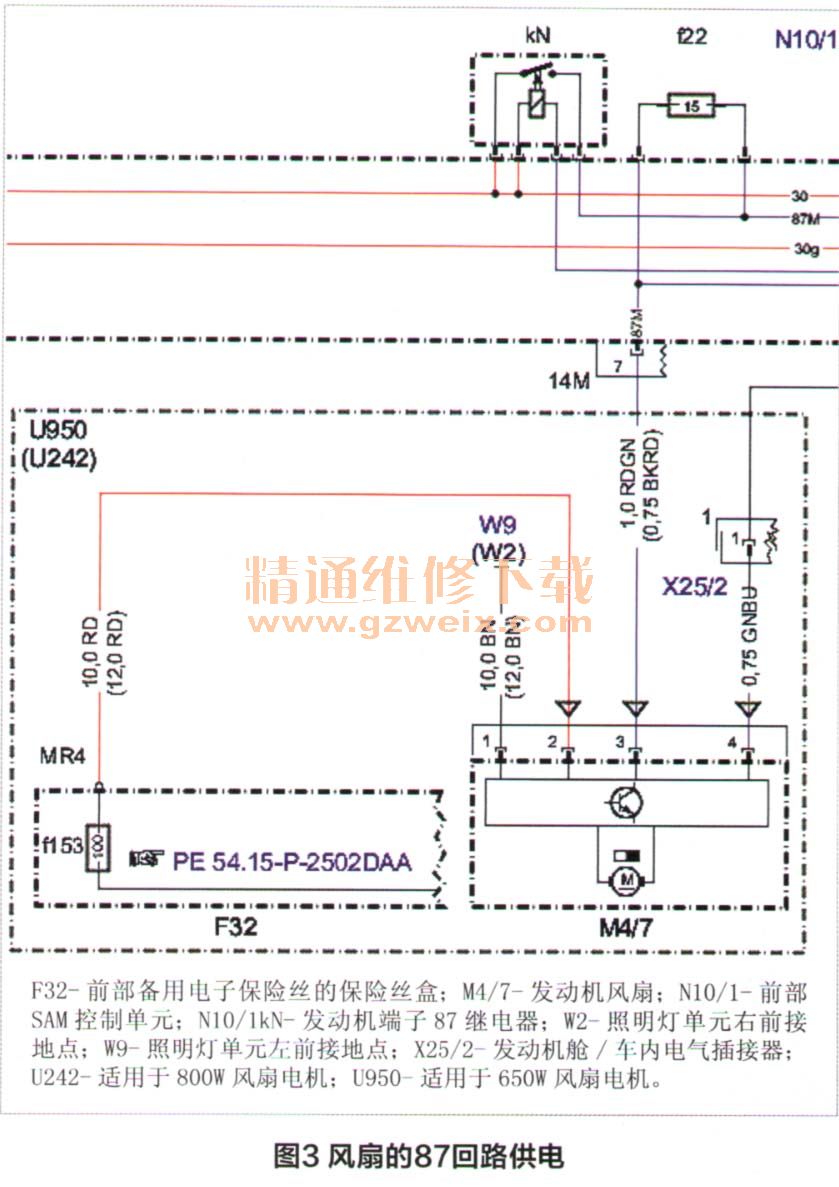

    风扇由N3/10控制，供电来自F32的30回路常电，然后通过W9接地；而M4/7至N10/1的导线，通过图中链接的文档号（PE54.15-P-2502DAA）得知是87回路供电线（图3）。

    至此，可能的故障原因分别为：（1）M4/7故障；（2）M4/7的供电和接地故障；（3）M4/7至N3/10的线路故障；（4）N3/10故障。
