一辆行驶里程约12.4万km,搭载02E型6速DSG变速器的2010年一汽大众迈腾1.8TSI轿车。车主反映:该车辆在行驶中,仪表盘挡位指示灯突然闪烁,感觉加速时发动机动力没问题,但车辆不走车。熄火后再次起动,故障消失,车辆又可以正常行驶,此故障已发生过几次。
故障诊断:此车挂挡后加速,发现发动机动力没问题,说明问题出现在变速器上,分析故障原因:①变速器电控单元供电、搭铁或传感器以及线路故障;②变速器电控单元本身故障;③变速器机械故障或ATF有问题。
车主描述车辆出现故障时,只要将车辆熄火后再起动故障就会消失,然后车辆一切正常,此车的故障发生时间不确定。我们检查变速器电控单元的供电和搭铁,确认没有问题,将车辆交给车主自行试车,并告知当车辆出现故障时让车主不要做任何处理原地等待救援。
故障再现,我们到达现场后试车,但无论挂任何一个前进挡均不走车,挡位指示灯不停的闪烁。用VAS6150A检测发动机、制动、停车制动、仪表电控系统,均存储故障码49409:变速器控制单元无通信,静态(图1)。根据故障现象和故障码分析,更加验证故障原因出在变速器上。

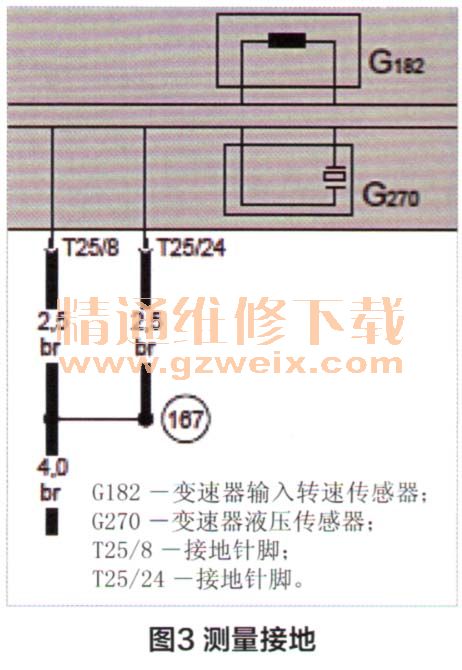

在故障状态下,测量变速器电控单元T25/9正极供电针脚(图2)正常。测量带负载下T25/8和T25/24搭铁针脚正常,如图3所示。然后将变速器供电熔丝SB8拔下再插上,故障消失,车辆可以正常行驶。根据以上分析和测量判断为变速器电控单元J743本身故障,更换J743后故障排除。跟踪该车三个月未发生此故障,确认故障彻底排除。
维修小结:02E变速器重量为94kg,最大扭矩为320Nm,离合器采用两组多片湿式离合器,有6个前进挡和1个倒挡,操作模式为自动挡位和手动挡位。02E电控单元与滑阀箱为一体,统称机电单元(图4),如果一者损坏必须整体更换。
更换DSG机电单元完成后需注意ATF油加注量,第一次加变速器油7.2以更换变速器油加5.5L),需用VAG6150A对变速器做基本设定。
