宝马加装汽车后座DVD系统
来源:汽车维修技师  作者:佚名  2016-10-02 19:03:42



    注意保险环C的正确位置。用DVD系统B代替中央扶手。悬挂弹簧(1)并固定DVD系统B,即用保险环C将其固定,如图6所示。将DVD系统B安装在中控台上,并拧紧(依据ISTA编号5116206)。

    将DVD系统B的导线((1)在旋紧底板((2)旁边穿过,并插接支路A1,如图7所示。

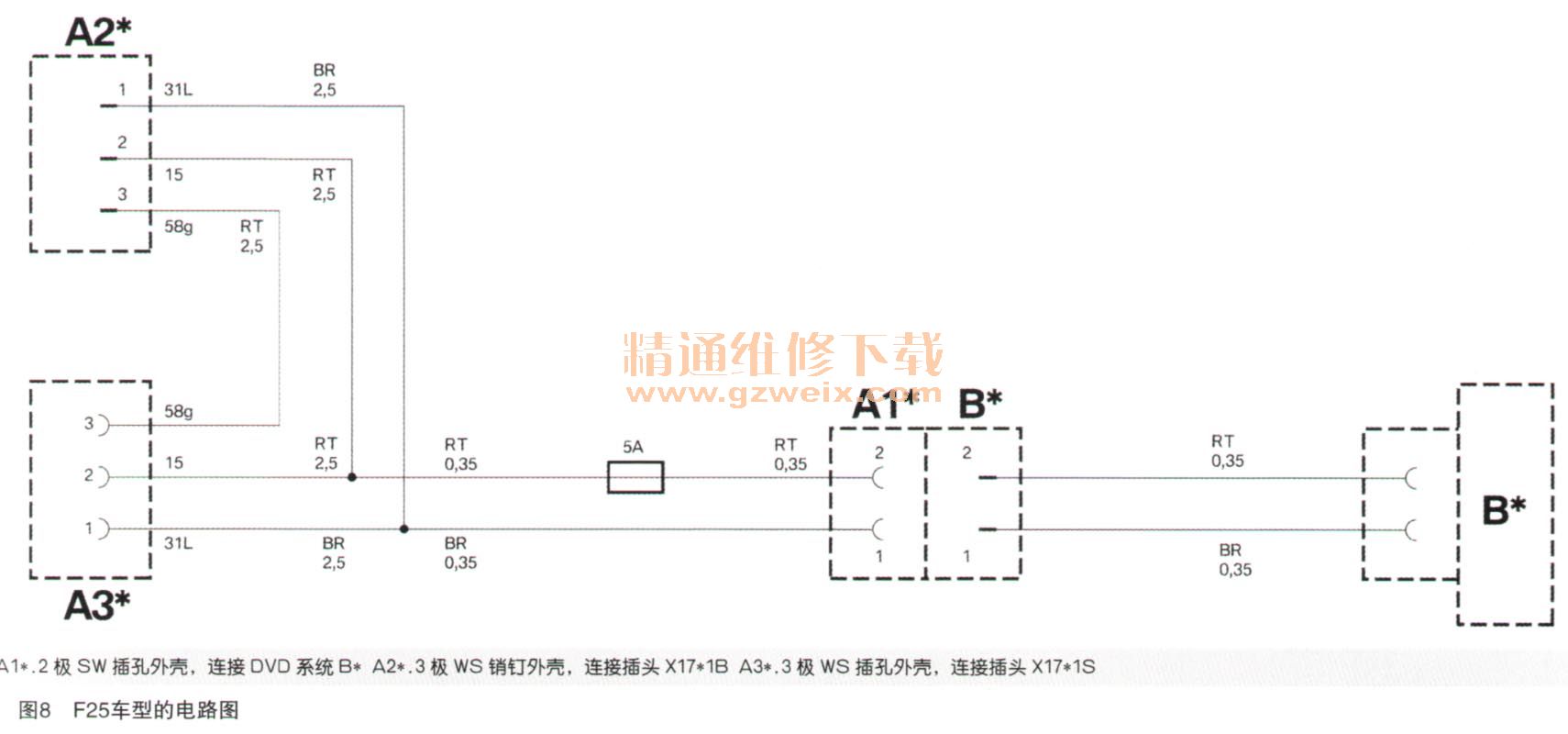

    五、F25车型的电路图
    适用于2014年4月以前的F25车型的电路图,如图8所示。

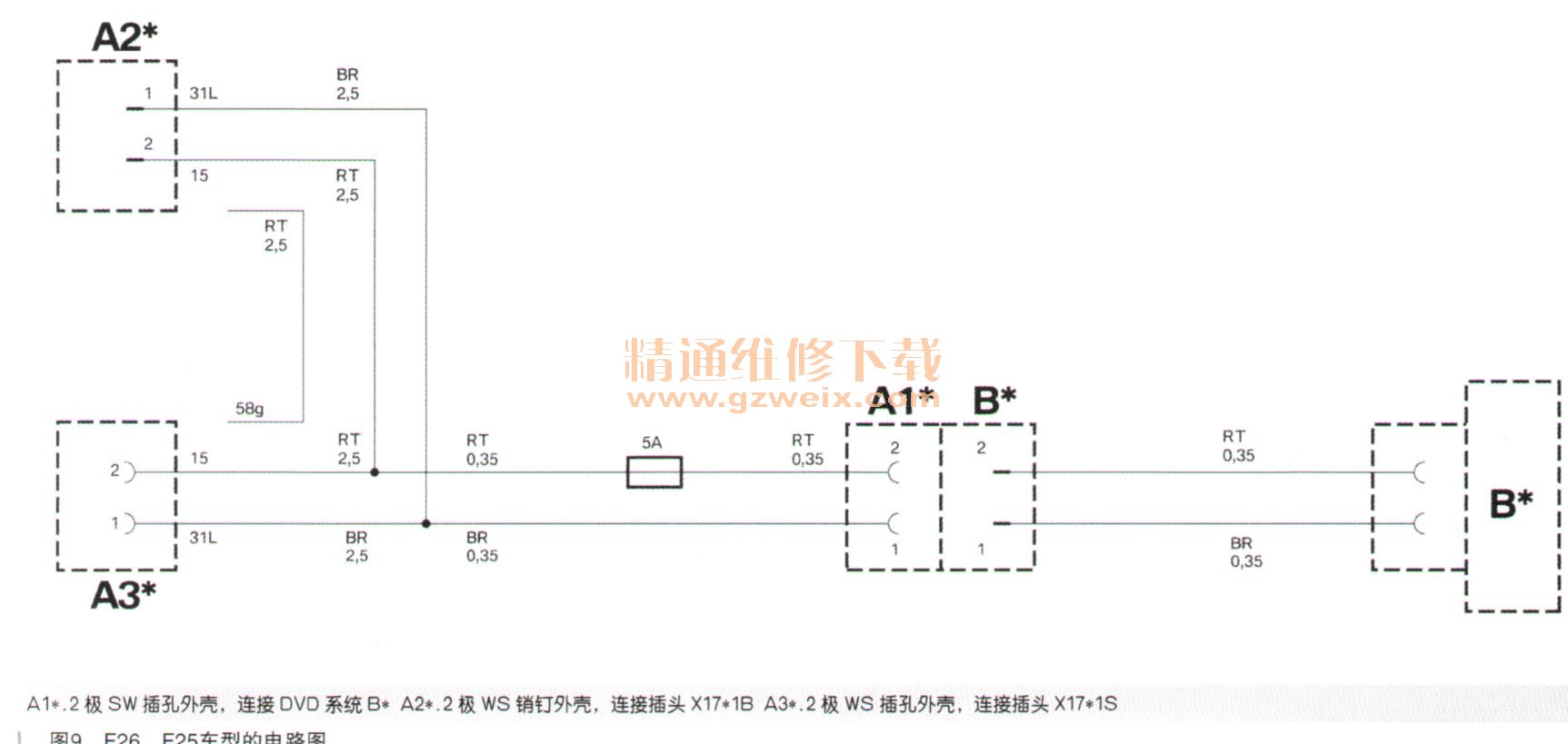

    六、F26、F25车型的电路图
    适用于F26及2014年4月以后的车型的电路图,如图9所示。

上一页  [1] [2]
