大众途观ABS泵的在线编码匹配方法
来源:本站收集  作者:佚名  2016-10-02 19:01:18

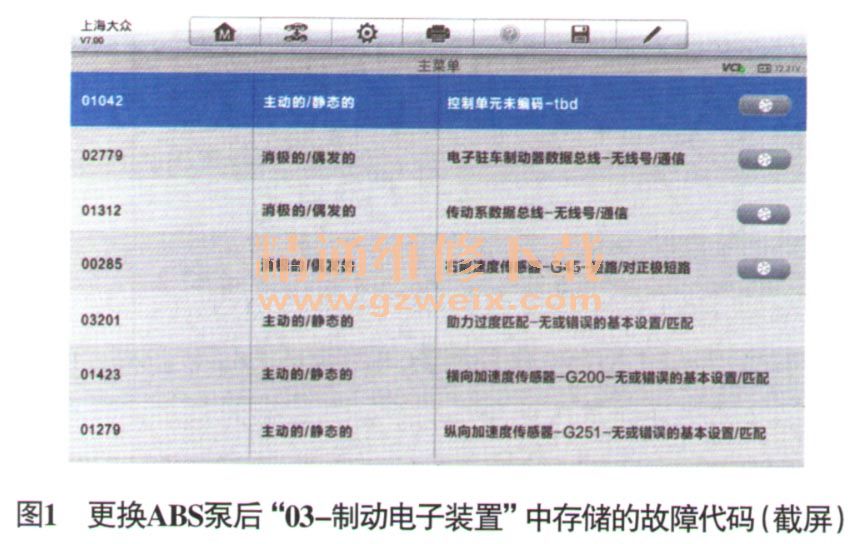

    一辆行驶里程约4.7万km的2012年大众途观。该车仪表盘上的ABS灯点亮,到维修店检查,发现是ABS控制单元内部故障,于是更换全新的ABS泵。但是该车更换ABS泵后,仪表盘上的ABS灯、ESP灯、EPB灯持续闪烁,用906BT诊断,发现“03一制动电子装置”中存储有ABS控制单元未编码、传感器未进行基本设置等故障(图1),且故障代码的状态均为“主动的/静态的”,故障代码无法清除。

    故障解决:方案上海大众途观车在更换新的ABS泵后,首先要进行控制单元编码,然后再进行相应传感器的匹配,用906BT的操作步骤如下。

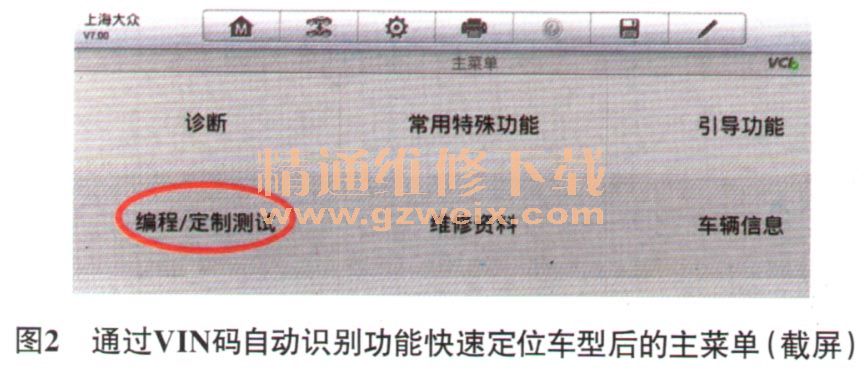

    (1)通过VIN码自动识别功能,快速定位车型,进入到主菜单(图2),选择“编程/定制测试”,再进入“在线编码”选项,选择“03一制动电子装置”(图3),自动获取该控制单元信息。此时系统会提示需要连接网络(为提高编码速度,建议使用USB线连接VCI ),连好网络后点击“确定”。此时系统会自动将收集好的数据传送给服务器,然后点击“完成/继续”。

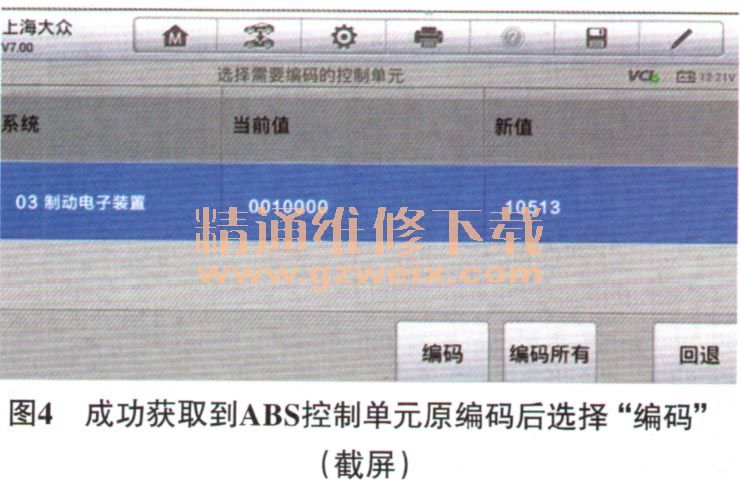

    (2) 906BT将获取的车辆信息自动发送到服务器,通过服务器自动获取ABS控制单元的原始数据。成功获取到ABS控制单元原编码后,请选择“编码”(图4),编码会自动成功完成。

    (3)编码完成后,仪表盘上的ABS灯、ESP灯、EPB灯停止闪烁,重新读取故障代码,故障代码“01042控制单元未编码tbd”自动消失;故障代码“01423横向加速度传感器一G200一无或错误的基本设置/匹配”、“01279纵向加速度传感器一G251一无或错误的基本设置/匹配”、“03201助力过度匹配一无或错误的基本设置酒己置”等依然存在,此时需要进行转向角和加速度传感器基本设置。
    (4)退出在线编码界面,进入“引导功能”(图2)进行相应的引导匹配,选择“03制动电子装置”(进入“引导功能”后的界面与图3相同),出现图5所示的界面。

    (5)分别选择“G85一转向角测量”、“G200一横向加速度传感器校准”和“G251一纵向加速度传感器校准”对相应传感器进行基本设置即可。
    故障排除:该车完成上述控制单元编码和相关传感器基本设置后,仪表盘上的故障灯熄灭,故障代码也成功清除,故障排除。
