一辆行驶里程超22万km、车型为E71,搭载N54发动机的2008年宝马X6运动型多功能车。用户反映:该车气囊、ABS和制动报警灯亮,4x4和行驶稳定控制功能失灵,雨刮器不能停歇。
检查分析:维修人员用故障诊断仪ISTA对车辆进行检测,发现故障码006DA1—右后轮速传感器电源缺失;006E58—行驶稳定控制系统DSC传感器故障;009414— DSC发送给ACSM/MRS5的数据丢失;006436—DSC发送给 ICM的数据出错。查看总线电路图,发现故障集中在F-CAN和K-CAN总线上。

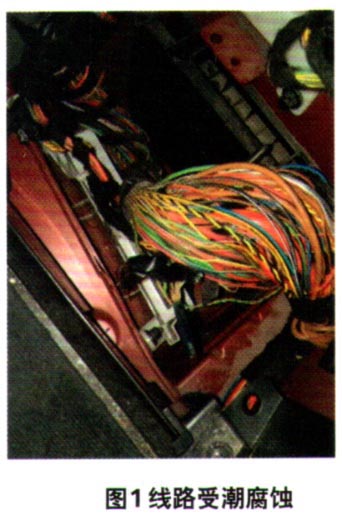

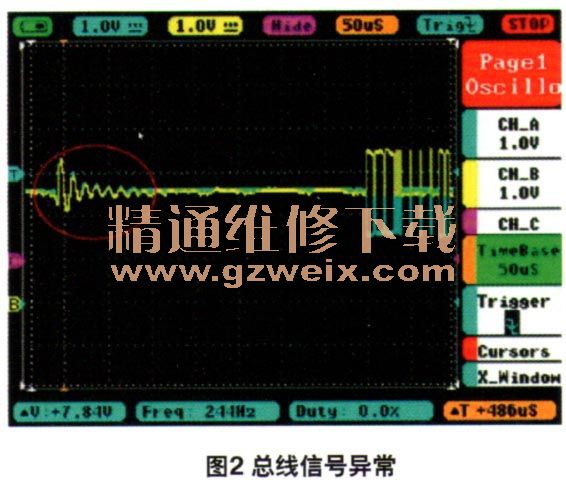

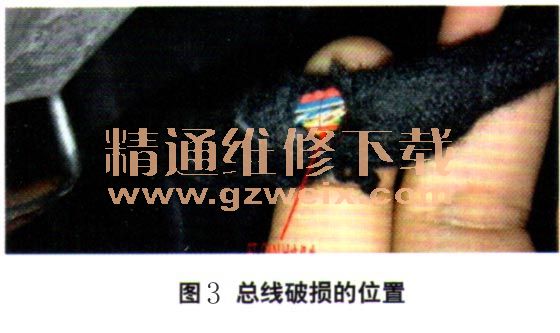

查阅电路图,行李舱右后侧有个总线节点。拆开盖板发现该处有进水的痕迹(图1),找到总线节点,发现已经被严重腐蚀了。将总线节点修复后,本以为故障已经排除了。可是没想到正准备交车时故障又出现了。测量总线信号波形,发现PT CAN的信号存在异常(图2)。测量总线的绝缘性,发现PTCAN H对搭铁存在短路。联想到每次打开点火开关后,转向盘都会自动调整位置。于是拆解转向盘下部饰板检查,发现此处线路有磨损的地方(图3)。
故障排除:修复线束,试车确认故障彻底排除。
