宝马116i轿车灯光报警指示灯常亮
来源:汽车与驾驶维修  作者:佚名  2018-04-17 08:29:24

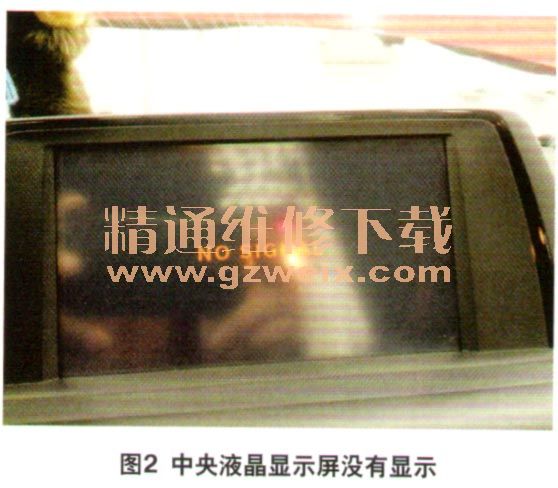

    一辆行驶里程约7万km、发动机型号为N13的2011款宝马116i轿车。用户反映:该车灯光报警指示灯常亮(图1),而中央液晶显示屏没有显示(图2)。





    检查分析:车辆到店之后,经过维修人员观察,确认故障现象与车主描述的一致。维修人员首先进行车辆的基本检查,发现除了客户反映的问题之外,还有行李舱盖无法打开的故障。于是维修人员想先通过宝马专用故障诊断仪(ISID)打开行李舱盖,连接ISID进行检测时,发现后部电子控制单元(REM)和前部电子控制单元(FEM)通信故障。根据电路图显示,转向灯(后部)和行李舱锁都是由REM控制的。维修人员从内部打开行李舱锁,检查REM时发现,车辆加装的倒车影像是由REM处取电的(图3)。当断开加装设备的线路连接时,车辆恢复正常。维修人员通过分析得出结论,当车辆加装的设备从此处取电时,车辆的集成等级无法进行识别,并且控制系统会误判REM没有安装或安装不到位。将加装的倒车影像更换到别的线路时,故障报警灯依然会出现,这很有可能是因为用电器电流过大,触发了REM的自我保护功能。

    故障排除:将加装的倒车影像拆除后,故障排除。

相关资料:2016年最新宝马ISTA4.02中文维修信息系统
