宝马X6有时转向变沉,同时主动转向、DSC和四轮驱动会报警
来源:汽车与驾驶维修  作者:佚名  2018-05-28 07:52:29

    一辆行驶里程约17万km、车型为E71,搭载N54发动机的2010年宝马X6运动型多功能车。用户反映:该车有时转向变沉,同时主动转向、DSC和四轮驱动会报警。
    检查分析:维修人员检测转向控制单元,发现故障码6137—转向机伺服电机位置传感器信号异常。根据电路图(图1)检查,发现在故障出现时,插接器X14036的1号端子和4号端子都是对搭铁短路的。而将转向盘向左转到限位点后回正,短路现象会暂时消失。

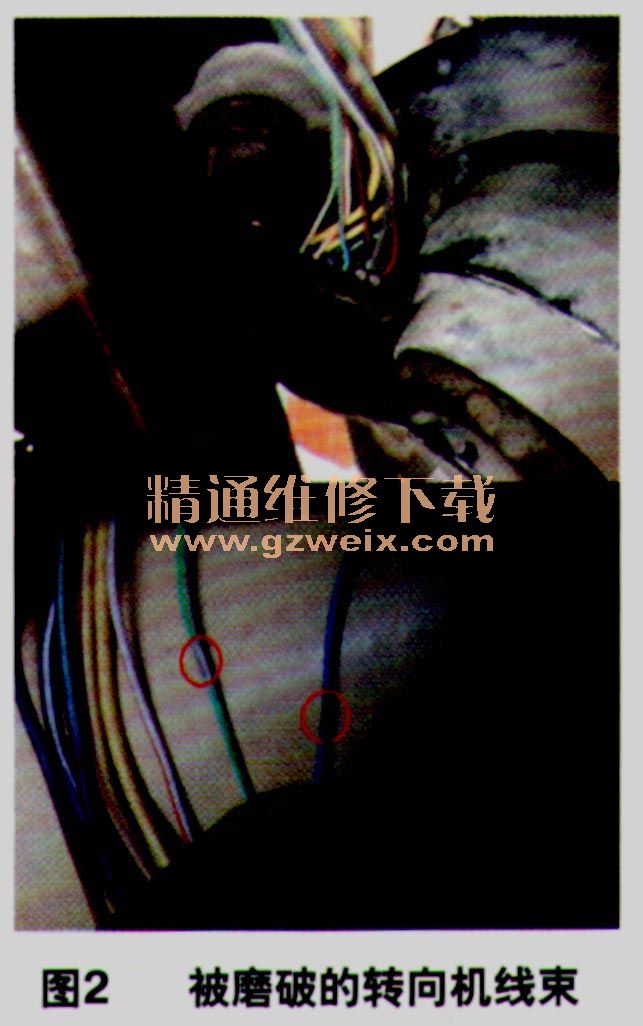

    断开插接器检查,未见内部的插针及插孔有异常。剥开转向机线束检查每一根导线,发现有2根线的绝缘层已经破损(图2)。仔细观察线束磨损的位置,发现是线束固定不牢,导致线束长期与车身摩擦。

    故障排除:修复转向机线束并将其妥善固定,故障排除。
