宝马GT535i仪表上有多个故障灯点亮
来源:汽车与驾驶维修  作者:佚名  2018-07-30 13:23:45

    一辆行驶里程约13万km、车型为F07,搭载N55发动机的2010年宝马GT535i旅行车。用户反映:该车仪表上有多个故障灯点亮。

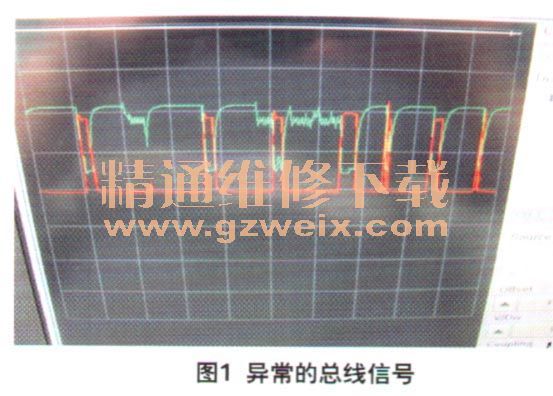

    检查分析:维修人员检测,发现有K-CAN异常的故障提示。测量该总线的信号电压,发现H线的信号电压为0.68 V、L线的信号电压为3.65 V,明显异常。测量信号波形(图1),根据脉冲幅度判断,H线有对搭铁短路的可能性,L线有对电源短路的可能性。

    在继续观察信号波形的同时,依次断开K-CAN总线上的各控制单元。当断开位于右后乘客脚下位置的节点X154*1V时,波形恢复正常。从该节点位置检查线束,发现右侧A柱的饰板螺栓压伤了线束(图2)。

    故障排除:修复线束并合理布线,故障排除。
