一辆行驶里程约2.9万km、搭载B38发动机的宝马MINI轿车。该车发动机因进水大修后起动延迟,有时会熄火。
检查分析:维修人员用诊断仪检测,存有故障码(图1)。根据检测计划,测量
曲轴位置传感器供电电压5V,正常,更换
曲轴位置传感器故障还会出现,怀疑起动机进水导致转速不足或者电磁干扰,更换起动机后故障依旧。测量该车

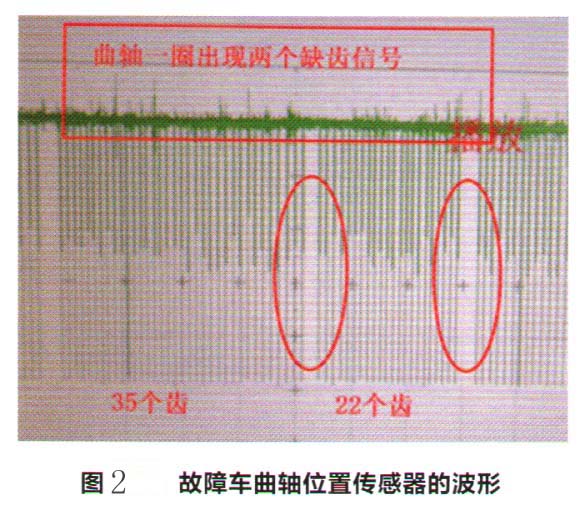

曲轴位置传感器的波形(图2),该车在曲轴转1圈时有2个缺齿信号出现,即仅有57个低电平齿波形,而正常车辆是58个。如果曲轴转1圈出现2个缺齿信号,那么发动机控制单元不能判定正确的1缸上止点位置,而采用凸轮轴信号进行应急起动策略,导致车辆起动延迟。如果拔掉
凸轮轴位置传感器,则发动机不能起动。由于
曲轴位置传感器已经更换,故判断为曲轴位置信号盘机械故障。
故障排除:更换曲轴位置信号盘,故障排除。
