可以看到此时CAN高是从0V到4V上升,CAN低是从5V到1V下降的,整体波形信号和平时观察到的K-CAN波形信号又不一致。因为所有从网关出去的K-CAN都已断开,不再有数据传输,波形会呈现的很有规律,此时波形是正常的。

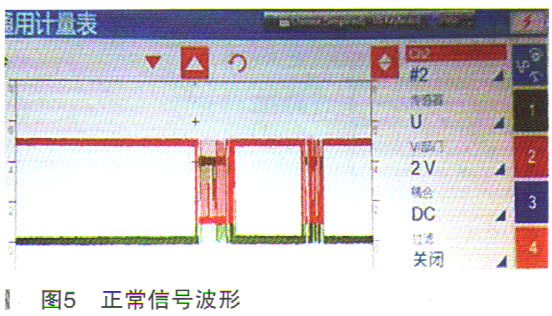

排除网关,故障点剩下K-CAN总线上的模块和线路了。由电路图分析,现在只要分别断开中央网关模块4根线,然后看波形是否正常就能找到故障出在叨RR线上。还原之前拆卸所有的连接插头,分别单独断开中央网关模块输出的4根K-CAN线路,并连接适配器,实时测量K-CAN信号波形。当断开中央网关模块A51*1B端子的51针脚时,测量K-CAN波形信号立即恢复了正常,如图5所示。说明故障点就在中央网关模块A51*1B端子的51针脚连接的K-CAN-L导线上。接下来需要逐一排查中央网关模块A51*1B端子连接的模块和线路。检查过程中发现车辆加装行车记录仪,是把原厂后视镜拆除后改装的。车辆配置显示此车安装有自动防炫目后视镜,ISTA诊断时控制单元树里FLA块也通信正常,原车的后视镜给拆了还有正常通信,推断这里存在疑点。
拆卸车顶功能中心FZD后检查线路发现的,K-CAN双绞线被压在车顶与顶棚架之间,已经互相短路,导致K-CAN波形重合,同时在上侧的绿色CAN低线偶尔与车顶接触,造成已互短的两根线同时对地短路,K-CAN失效,并对K-CAN总线上的控制单元造成了严重干扰。所以车辆故障存储器中存储有多个K-CAN相关的故障,并引起车辆跳挡的故障现象。
