故障诊断：接车后验证故障现象，果不其然，右前门氛围灯不亮，其余正常，也能变色。连接诊断仪进行快速测试，有相关故障码，如图1所示。

    分析故障码可知，这是一个单纯的故障，就是氛围灯故障。既然是氛围灯故障，很有必要弄懂此款车的氛围灯的功能原理。

    此款车配置的奔驰最新款的氛围灯，环境氛围照明系统可以通过相应的照明来调单车内的氛围。为此，它会直接或者问接地照亮车内的不同区域。视车型而定，环境氛围照明系统由环境氛围照明系统控制单元或前SAM控制。为环境氛围照明系统而安装的LED可以按多达64种不同的颜色促动。视车型和安装的设备而定，环境氛围照明系统可包含以下车灯：

    ·驾驶室舱上的环境氛围照明系统

    ·出风口上的环境氛围照明系统

    ·车门、车门拉手和车门储物空间中的环境氛围照明系统

    ·显示屏上的环境氛围照明系统

    ·座椅饰件上的环境氛围照明系统

    ·头枕上的环境氛围照明系统

    ·前部和后部脚坑位置中的环境氛围照明系统

    ·中央控制台上的环境氛围照明系统

    ·全景天窗上的环境氛围照明系统

    ·后排显示器上的环境氛围照明系统

    ·扬声器上的环境氛围照明系统

    ·后排座椅后方的环境氛围照明系统

    ·上动式环境氛围照明系统

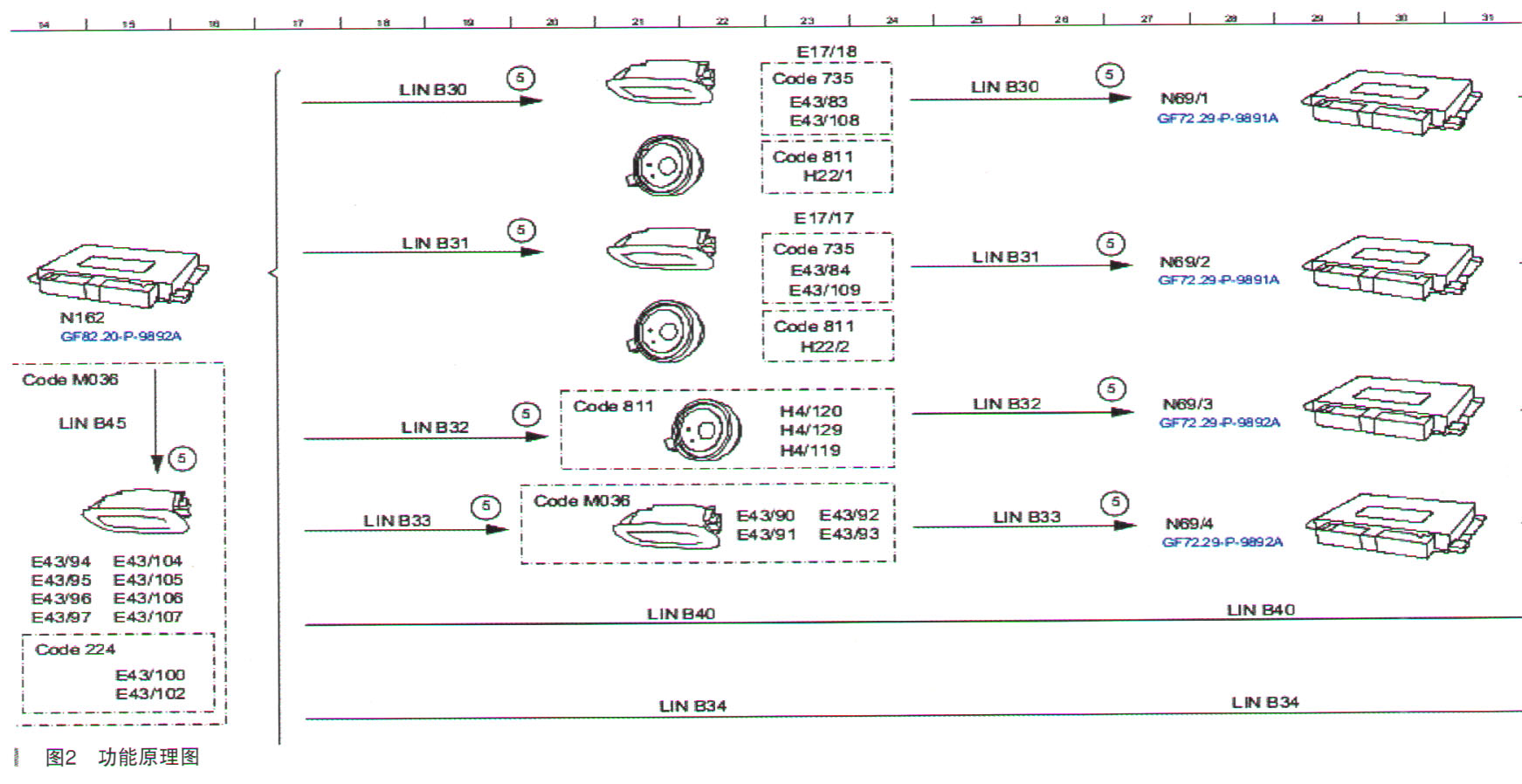

    以上就是车上可以用到的环境照明系统部件，而它们都是通过LIN和环境氛围照明系统控制单元通信的，而环境照明控制单元通过CAN线接收外界的控制信号。功能原理图如图2所示。

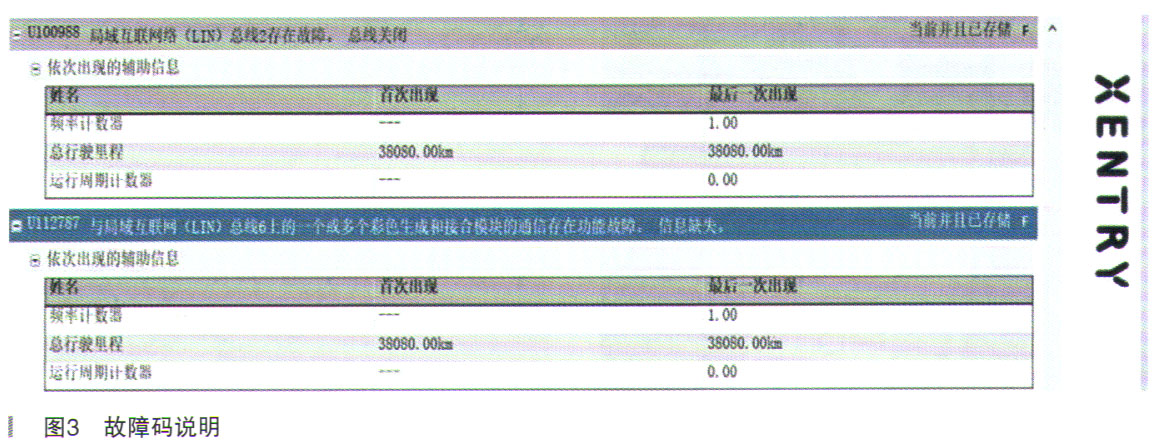

    弄清楚了环境氛围照明系统的功能原理，接下来就可以诊断了。有故障码就从故障码入手，其故障码如图3所示。

    解读故障码，其中的LIN总线2和LIN总线6的含义如图4所示。

    LIN总线加数字就是第几条LIN线，每条LIN总线下有若十个用户，同一条LIN总线之间的每个用户之间又是串联关系，这就是对故障码的准确解释。

    故障码提到了LIN总线2和LIN总线6，我们就有必要搞清楚这两个LIN总线上有哪些用户了。首先LIN总线2上有右前车门、右前座椅、右后脚坑照明。LIN总线6有仪表、前部脚坑照明。上面我们提到了同一条LIN总线上的用户是串联的关系，所以搞清楚它们之间的位置关系是非常重要的。而每条LIN总线之间是没有通信关系的，所以我们现在一条一条地解决。那先解决哪一条呢？再仔细解读故障码，发现LIN总线2和LIN总线6的故障码含义是不一样的，LIN总线2是总线关闭故障，是一个通信故障，而LIN总线6故障说的是其上面一个或者多个部件故障。再结合客户的投诉，客户投诉右前门氛围灯不亮，但是这里的故障码，显示的是两个故障，只能说明一点，客户另一个故障现象没有发现而已。再进一步检查，发现客户的副驾脚坑灯不亮，拆开脚坑盖板，果不其然其氛围灯插头没有插，插上后LIN总线6故障码变为存储。只剩下LIN总线2故障。
