一辆行驶里程约3.7万km的2018年宝马(F35)轿车。该车加油时还未加满就跳枪。
故障诊断:接车检查确实存在加油跳枪的故障现象。
(1)使用TSTA诊断无发动机相关故障码。
(2)由于X5车型加油跳枪有相关的措施需要更换加油管,所以怀疑该车加油管有问题,更换加油管后车辆离店。
(3)车辆3个半月后第2次进店检查加油跳枪,按照惯例排除了加油管后炭罐的嫌疑就变大了,怀疑炭罐堵塞导致加油跳枪,更换炭罐后车辆离店。
(4)车辆四个半月后第3次进店检查加油跳枪。整个燃油系统除了加油管、炭罐,也就剩下燃油箱了,难道是燃油箱通风阀损坏导致加油跳枪,更换燃油箱后车辆离店。

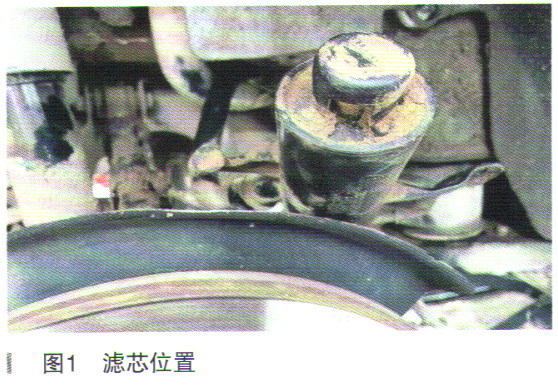

(5)车辆1个月后第4次进店检查加油跳枪,这次不知道如何下手了。通过询问其他兄弟店技术支持得知,还有一个被忽略的地方,NVLD后面有一个通大气的滤芯(如图1所示)。
(6)拆下滤芯检查已经堵住非常严重了,清洁该滤芯后试车故障消失。
故障总结:加油枪端口都设有一个感应器,一旦这个感应器接收到油面或者空气快速排出时,油品或者空气流就会触发自封装置,自封装置受到力的挤压使加油枪挡位自动弹起,从而防止油品溢出油枪口,这个动作就形成了跳枪。
此车带NVLD燃油泄漏检测系统(如图2所示),加油期间系统压力急剧升高,从而使NVLD上部膜片下降,上部膜片同时继续压到位于其下的圆盘阀,气体从燃油箱排气系统经过滤尘器流向外部。由于滤尘器堵塞导致气体无法通过滤尘器快速流向外部,从而导致燃油箱内压力快速升高,从而引起加油跳枪。
