检修本田雅阁空调无法制冷故障
来源:本站整理  作者:佚名  2012-06-04 10:24:48


于是在制冷系统工作时,将鼓风机开关打到风量低挡位置,停5min后摸低压管感觉很凉,再过数分钟后低压管开始结霜,说明制冷系统的制冷效果很好。故障肯定在压缩机控制线路或者蒸发器温度传感器。由于前者较后者容易检查,所以先检测压缩机的控制线路。

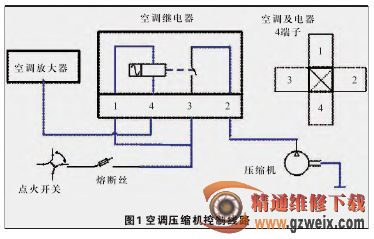

压缩机控制线路如图1所示。

拔掉空调继电器进行检查,端子1、4之间有线圈导通电阻,将端子1、4分别接到蓄电池的正负极上,经测量端子2、3之间导通,说明继电器正常。将点火开关转至ON位置,测得继电器插座端子1、3对搭铁有12V电压。测量端子1、4之间电压,在打开空调开关时为12V,说明端子4不受空调放大器控制,将继电器盒总成拆下,发现端子4的导线上并联了一根导线,直接搭铁了。将搭铁线拆除后,此故障排除。



接通空调开关,结果发现压缩机工作时间短,而断开时间长,所以必须对蒸发器温度传感器进行检查。



打开点 火 开 关 到 O N 挡,将 仪 表(OBD—Ⅱ)连接到DLC3上进入空调系统读取故障,故障显示为蒸发器温度传感器有故障,清除DTC后,重新打开空调,再次读取故障仍然为此传感器故障。该传感器根据其内阻热敏电阻的变化来检测蒸发器表面温度,它为负温度系数热敏电阻,其阻值随着温度的升高而减小。取下仪表,将此传感器从蒸发器上拆下,并断开连接器对其进行检测。

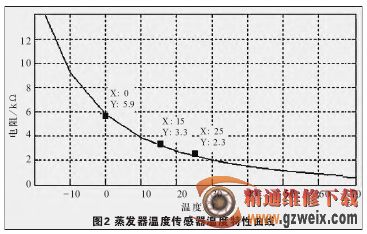

测得此传感器在0℃、15℃、25℃的阻值分别为6.2kΩ、3.5kΩ、2.6kΩ,观察阻值与蒸发器温度传感器温度特性曲线是否相符。用欧姆表测量电阻,若阻值在特性曲线值的10%以内,则传感器功能正常。从图2分析测得电阻值明显偏大,说明蒸发器温度传感器已坏。更换新的传感器后试车,故障排除。



上一页  [1] [2] [3]  下一页
