一辆行驶里程约9万km，搭载2.4 L发动机的2008年广汽本田雅阁轿车。该车因发动机无法启动而进厂检修。
    故障诊断：接车后试车验证故障，接通点火开关，查看仪表盘，无故障灯点亮；尝试启动发动机，启动机运转正常，但发动机却无着车迹象。连接HDS调取故障代码，无故障代码存储。根据上述检查结果，推断故障原因可能有：发动机防盗锁止系统故障、点火系统故障、燃油供给系统故障、配气正时故障、PCM故障等。

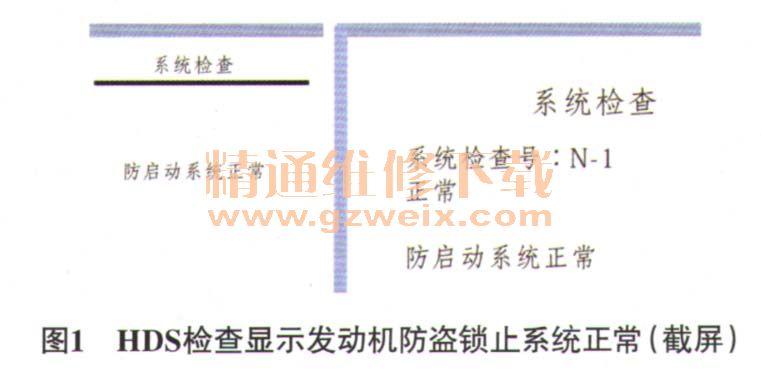

    本着由简到繁的原则，对上述可疑故障点进行排查。首先检查发动机防盗锁止系统，用HDS连接发动机防盗锁止模块读取信息，"IMMOBILIZER INFO"（发动机防盗锁止信息）连接正常；发动机防盗锁止信息中的“SYSTEM CHECK”（系统检查）显示发动机防盗锁止系统正常（图1）。

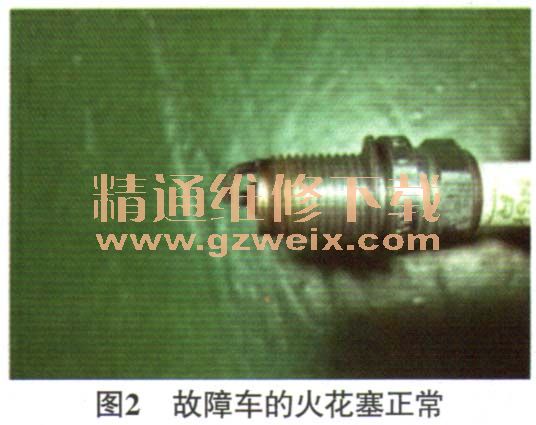

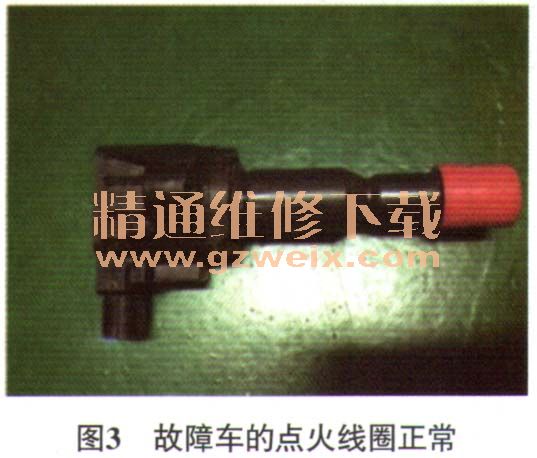

    接着检查点火系统，拆下火花塞检查（图2），未发现电极及陶瓷绝缘体异常；拆下点火线圈检查（图3），也未见异常；火花塞和点火线圈均为原厂件，也可以排除电磁干扰造成故障的可能；检查燃油供给系统，接通点火开关，并未听到燃油泵工作的声音；连接燃油压力表组件对燃油压力进行测试，发现燃油压力为0 kPa。初步怀疑是燃油泵损坏、燃油滤清器堵塞或破损导致燃油压力无法建立。

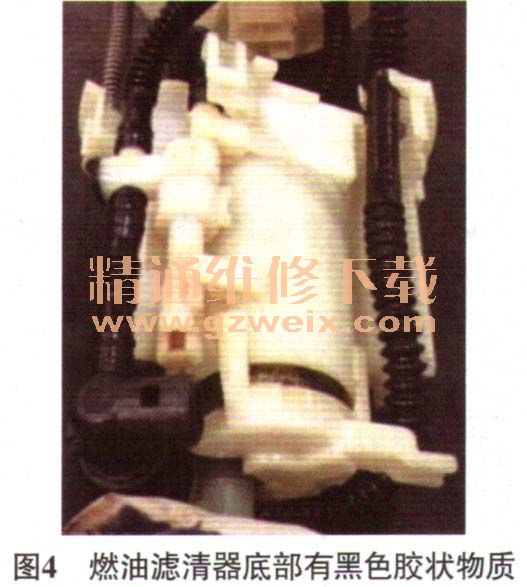

    拆卸燃油滤清器检查，燃油滤芯未见破损，却发现在滤芯底座上附着有黑色胶状物质（图4），怀疑燃油品质不良。接着对燃油泵进行检查，测量发现燃油泵电阻为∞。由此可以确定燃油泵已经损坏，推测故障是燃油品质不良造成燃油滤清器堵塞，导致燃油泵损坏的。

    故障排除：更换燃油泵总成，清洁燃油箱并更换合格的燃油。
