一辆行驶里程约3万km的2014款本田凌派轿车。应车因踩下制动踏板时倒车雷达鸣响而进厂检修。
    故障诊断：接车后试车验证故障，故障现象确实存在，不论变速器挡位是否置于R挡，只要踩下制动踏板，倒车雷达就会鸣响。经询问驾驶人得知，故障是在近期才出现的，起初踩下制动踏板，倒车雷达只是偶尔鸣响，故障发展到现在，只要踩下制动踏板，倒车雷达均会鸣响。初步分析故障原因可能有倒车雷达故障、倒车雷达蜂鸣器故障、信号干扰、倒车雷达控制单元故障、线路故障等。
本着由简到繁的原则对上述可疑故障点进行排查。由于故障的发生与是否踩下制动踏板具有相关性，因此维修人员决定在确认倒车雷达传感器及倒车雷达蜂鸣器无故障的前提下，以倒车雷达和制动踏板之间的相关性为突破口对故障进行排查。
    首先确认各倒车雷达是否正常。接通点火开关，起动发动机，将变速器挡位置于R挡，逐个测试4个倒车雷达传感器，均正常。断开倒车雷达蜂鸣器的导线连接器，用试灯连接导线侧端子1和端子2，发现试灯微亮，这是不正常的，说明线路存在问题。根据维修经验，此类故障多半由对电源短路或搭铁不良等原因引起。

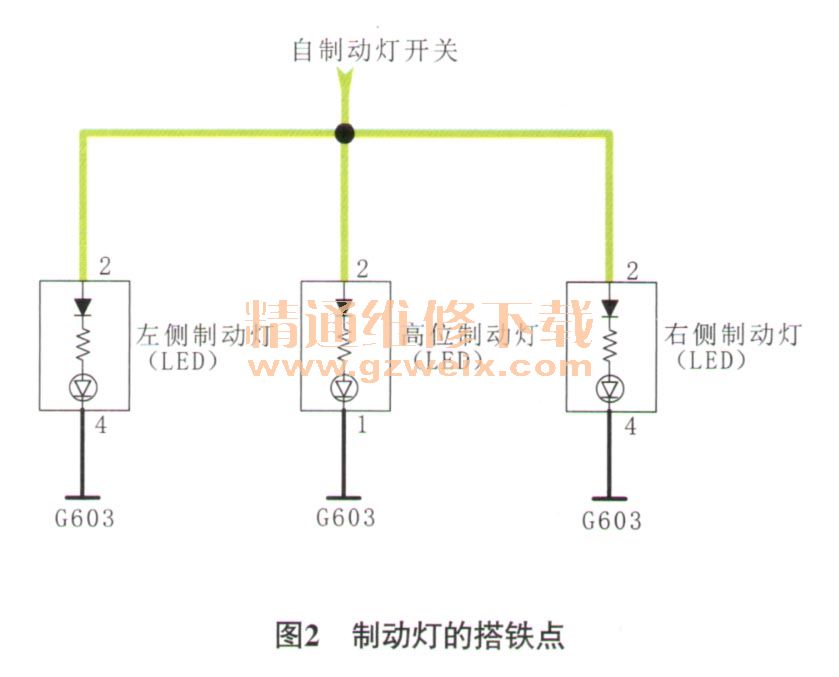

    分析可知，既然故障与制动踏板存在相关性，存在问题的线路应该也与制动踏板有关。仔细查看相关电路图，发现倒车雷达控制单元与制动灯共用搭铁（图1和图2）。于是找到搭铁点G603检查，发现此处搭铁点的螺栓松动。



    故障排除：将G603的搭铁螺栓紧固后试车，故障排除。
    相关资料：2014年本田凌派原厂维修手册
