本田凌派动力转向电控系统(EPS)报警灯点亮
来源:本站整理  作者:佚名  2019-04-12 11:37:44

    一辆行驶里程约1.万km、车型代码为GJ7的2018年广汽本田凌派轿车。用户反映:该车在启动发动机后,仪表板上的动力转向电控系统(EPS)报警灯点亮,车辆没有转向助力。

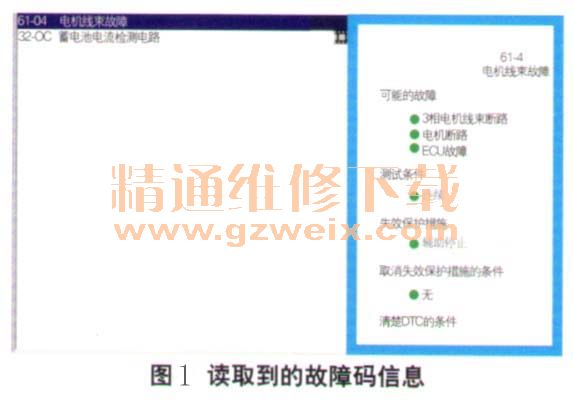

    检查分析:维修人员接车后首先确认故障现象与用户描述的一致,连接专用故障诊断仪(HDS),读取到电机线束故障(图1)。根据故障码信息,维修人员首先按照维修手册中的要求,对EPS进行软件升级,但发现并没有升级软件可用。

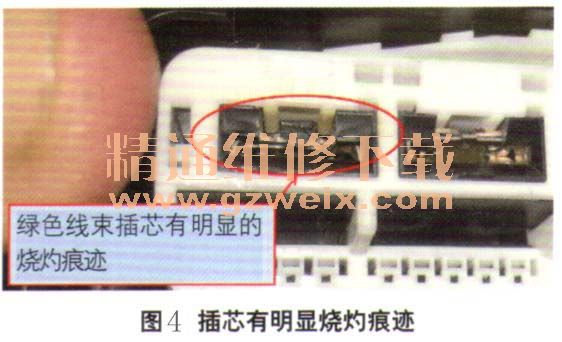

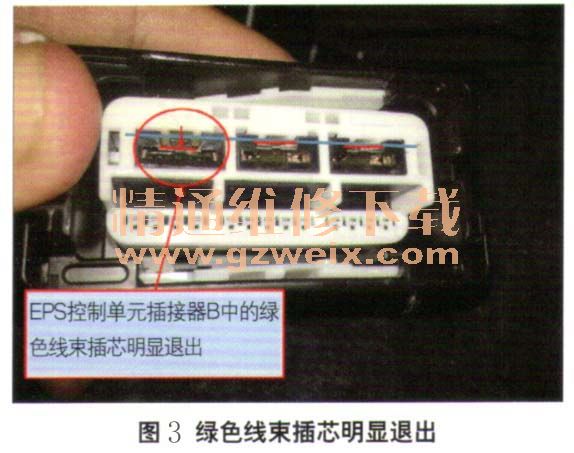

    接着,维修人员检查EPS控制单元16端子插接器B。当准备将插接器拔出时,维修人员发现插接器上的绿色线束有退芯的情况(图2)。拔出插接器后,明显看到绿色线束的插芯已经退出(图3),而且插芯表面也出现了烧灼的痕迹 (图4)。查看电路图后得知,该插接器中的绿色线束出现接触不良或断路时,会导致车辆出现转向助力缺失并点亮仪表板上的EPS报警灯。





    故障排除:将插接器的白色卡子拆除,把退出的插芯重新安装到位后恢复原状,装车试车后故障排除。

相关资料:2014年本田凌派原厂维修手册
