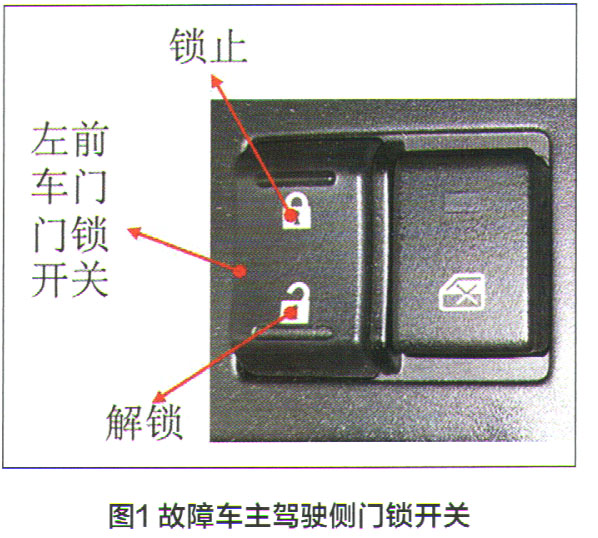

故障诊断：接车后首先验证故障现象。坐在驾驶位，关闭所有车门，启动发动机，操作左前车门门锁开关锁止车门（图1），所有车门门锁电机（门锁执行器）都没有反应，即门锁不能锁上；手动操作锁上车门，按左前车门门锁开关（解锁），门锁电机也没有反应，即门锁不能解锁；关闭发动机，下车并关上所有车门，按压遥控器上的锁止或解锁按钮，门锁电机均能正常工作，所有车门能锁上或能解锁。

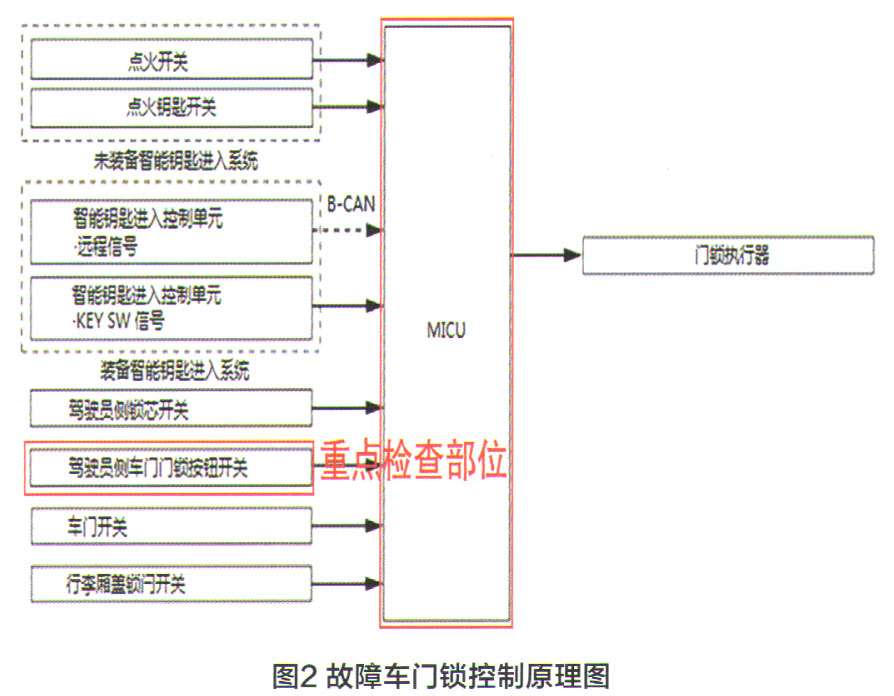

    根据车门门锁控制原理图（图2）及遥控器能正常锁止或解锁车门，我们推断：

    1.所有门锁电机正常；

    2．左前多路控制器（MICU）到门锁电机间的线路正常；

    3．车门开关正常。

    接下来，重点检查左前车门门锁开关、左前车门门锁开关到左前多路控制器之间的线路、左前多路控制器的状况。

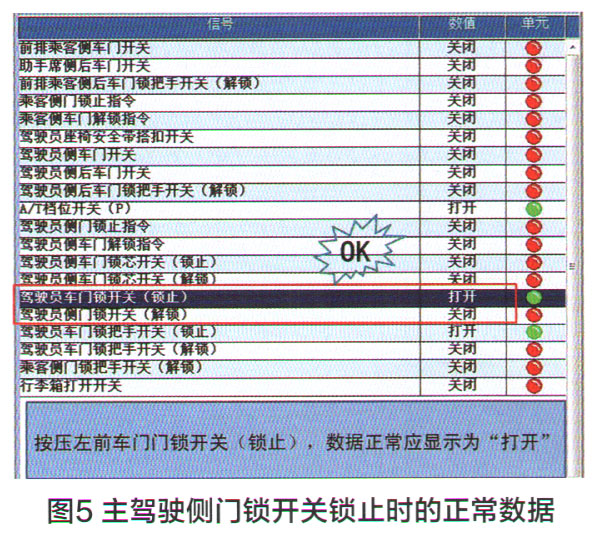

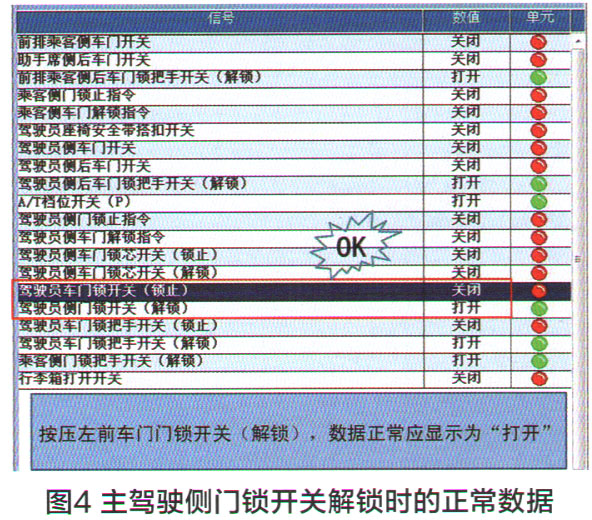

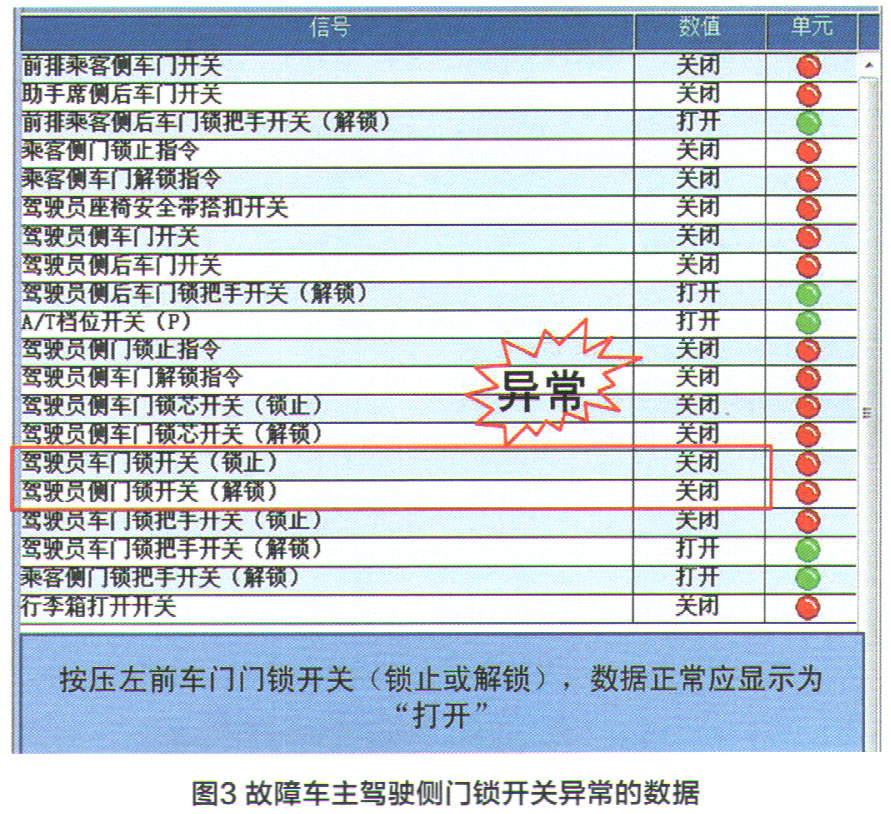

    连接诊断电脑，进入车身单元中的门锁列表并查看数据发现，在按压左前车门门锁开关时，列表中左前车门门锁开关的两个数据（图3）均没有变化，显然存在异常。正常情况下，按压门锁开关上的解锁键时，门锁列表中的解锁数据应显示“打开”（图4）；按压门锁开关上的锁止键时，门锁列表中的锁止数据应显示“打开”（图5）。虽然这两个数据存在异常，但还不能确认故障部位，需要进一步对与异常数据相关部位进行检查。

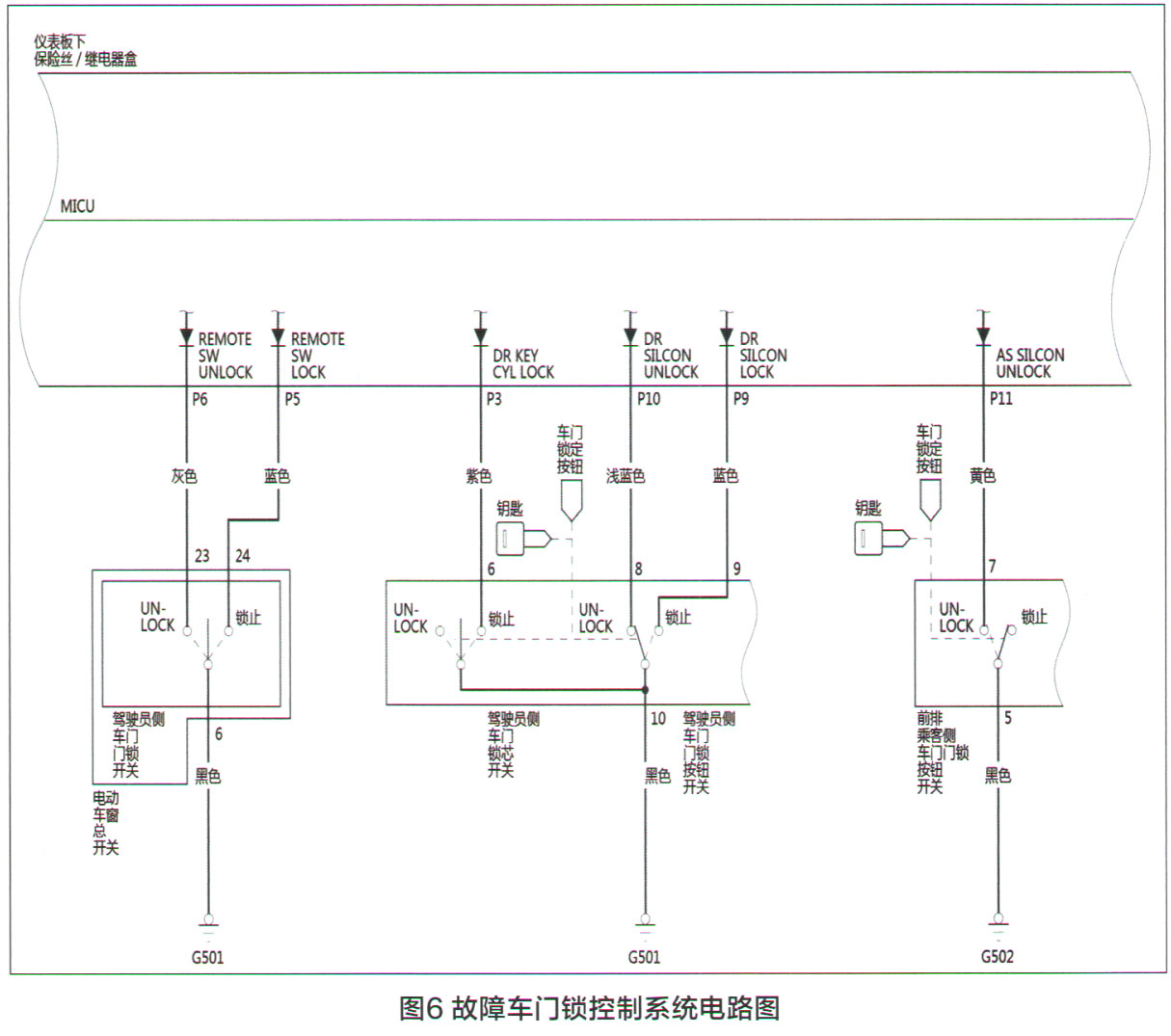

查阅故障车的门锁控制系统电路图（图6），在插头连接的状态下，测量左前电动车窗总开关24针插头6号针脚对地导通情况，结果导通，正常；测量电动车车窗总开关24针插头23号、24号针脚对地电压，均为11.6V，正常；测量23号针脚在按住左前车门门锁开关（解锁）时对地的电压，为0，正常；测量24号针脚在按住左前车门门锁开关（锁止）时对地的电压，为0，正常。通过以上检测可以判断，左前车门门锁开关工作良好，无异常。
