维修人员用HDS检测空调系统和燃油排放系统,发现燃油排放系统有故障码“P0533—空调压力传感器电路电压过高”。启动发动机并怠速运转,将鼓风机开关转至ON位置,将空调开关转至ON位置,查看空调压力传感器
数据流,发现其电压达到5.00V,异常(正常情况应该低于4.75V,图6)。由此怀疑可能原因:空调压力传感器故障;空调压力传感器与供热通风与空气调节(HVAC)系统控制单元之间线路故障;HVAC系统控制单元故障。

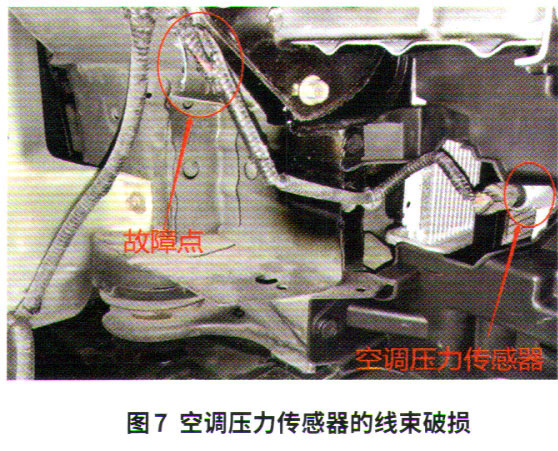

拆下前保险杠,准备断开空调压力传感器插接器进行测量时,发现传感器的线束破损,有根蓝色线已经断路,估计是车辆事故造成的。经查询,这根蓝色线连接PCM的A10号搭铁,其断路会导致空调压力传感器电压过高(图7)。
故障排除:将断路的蓝色线接上并用绝缘胶布包好,再将空调压力传感器的线束用绝缘胶布包好。启动发动机,并使其怠速运转。将鼓风机开关转至ON位置,将空调开关转至ON位置,用HDS检测空调压力传感器数据为1.04V,正常(图8)。此时空调压缩机可以正常吸合,冷凝器和散热器风扇都可以正常工作。加注134a到标准值,清除所有故障码并确认故障码不再现,对车辆进行空调性能测试没问题后,安装前保险杠后试车,故障排除。
回顾总结:该款车型为手动空调,空调系统的故障码只能通过燃油排放系统进行读取,再通过燃油排放系统数据表中与空调相关的数据进行分析,就可以大幅缩小故障范围。
