一辆行驶里程约6.2万km、搭载2.0L发动机和CF8A无级变速器的2017年广汽本田雅阁轿车。用户反映:该车由于后部被撞,到其他修理厂做事故车维修后,仪表板上有2个故障灯长亮。当时维修人员故障诊断仪读取到1个故障码“DTC97-11----自动制动保持开关信号电路断路”,用故障诊断仪无法清除此故障码,而且检查了2天没查出原因。于是用户来我店保修。

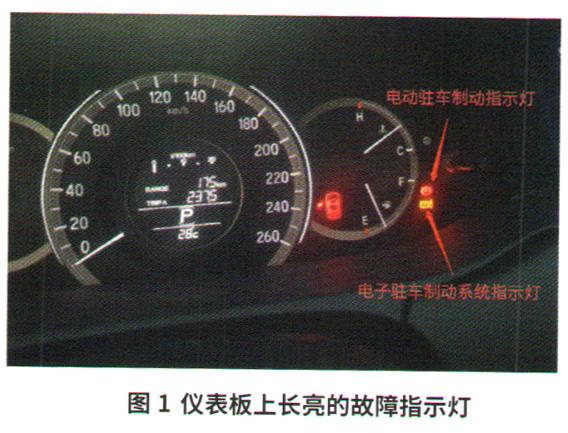

检查分析:我店维修人员接车后起动发动机,发现仪表板上点亮的电动驻车制动指示灯和

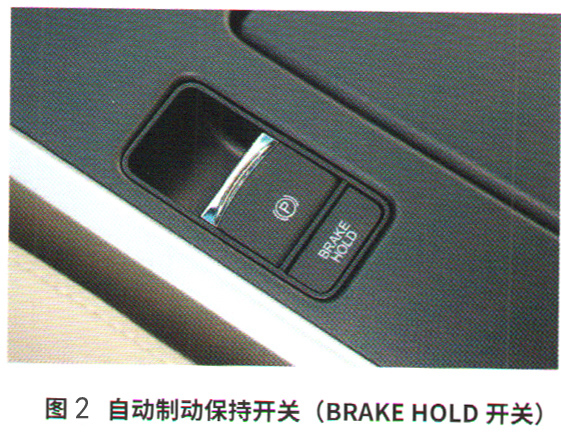

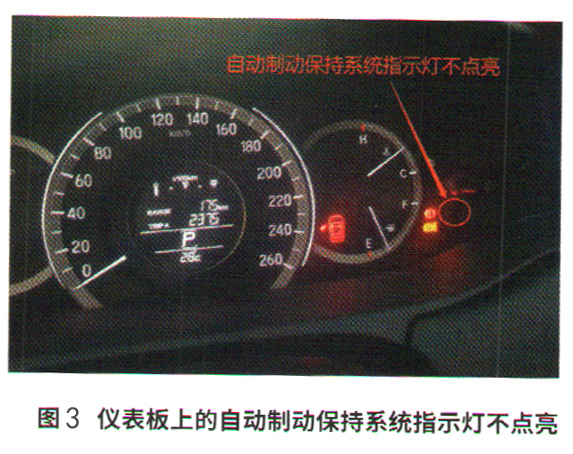

电子驻车制动系统指示灯(图1)。系上安全带,按下自动制动保持开关(BRAKE HOLD开关)时(图2),仪表板上的自动制动保持系统指示灯不点亮(图3)。
使用专用故障诊断仪HDS检测,同样检测到故障码DTC97-11。
自动制动保持系统属于车辆稳定性控制((VSA)系统的一部分,由自动制动保持开关、VSA调节器一控制器单元、电动驻车制动控制单元和仪表控制单元中的系统指示器组成(图4)。采用自动制动保持功能,即使松开制动踏板,也能维持主制动器的停止状态保持,堵车或交通灯停车时不需要保持踩下制动踏板。随着加速踏板被踩下,取消自动制动保持功能,并返回备用模式。如果延长施加自动制动保持功能的时间(大约10 min),电动驻车制动将用于保持车辆。
故障码97-11的含义是自动制动保持开关信号电路断路。查看VSA系统电路图(图5)得知,自动制动保持开关的信号线是从自动制动保持开关12号端子到仪表A14号端子之间的线束。再根据仪表上点亮的2个故障灯都是
电子驻车制动控制单元的故障指示灯,因此
电子驻车制动控制单元出现故障的可能性也是有的。
