本田奥德赛仪表线束有水迹导致B-CAN通讯故障
来源:本站整理  作者:佚名  2021-07-20 09:28:31

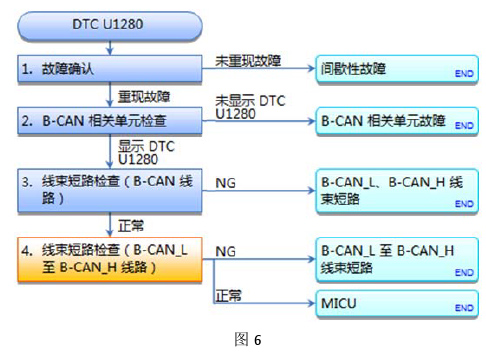

8、根据DTCU1281诊断流程回到U1280诊断流程(图6):逐个断开B-CAN所有单元故障依旧。CAN-H和CAN-L无断路无短路,相互间也无短路。

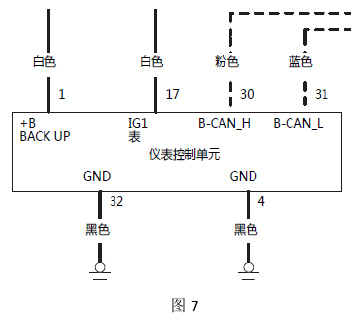

    9、测量CAN-H与CAN-L对地电压(图7)分别为1.96V, 1.68V EL正常车辆的2.6V、2.4V低。
此时怀疑表现线束故障。
故障排除:更换仪表线束故障消失。

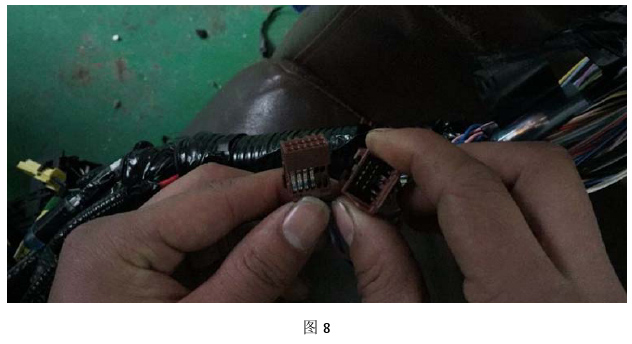

  在故障线束中发现一插头内有水迹(图8)。
经验总结:
    1、在听取客户描述故障后要仔细确认是否有其它相关隐蔽故障现象,这样有助于故障排查。
    2、通讯线除了短路断路外,电压偏低也会影响通讯。
    3、电压偏低时部分通讯功能正常,比如此车的空调就可以正常运转。

相关资料:精通汽修在线平台 99元VIP包年超值体验

上一页  [1] [2]
