车辆信息:店内展厅展车,放置时间较长,蓄电池过度放电。
故障现象:应急启动时,由于疏忽电极搭接反向导致车辆损坏,按一键启动按钮无反应,车辆
无法启动。
故障分析:
1、故障现象确认。车辆启动按钮,HDS无法与车辆通信,且DST-i不能触发启动。
2、故障排除。

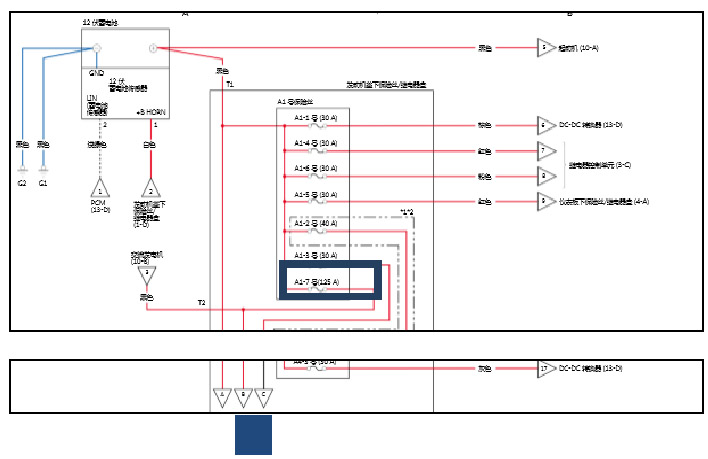

1)根据维修经验,电极搭接反向会烧损保险丝或击坏电脑。考虑到DST-i无触发启动的电压,查阅如图,的数据插接器(DLC)的电路图,重点确认发动机盖下保险丝A1-7 (125A)和A18 (10A)。如图2,检测发现A1-7 (125A)烧蚀熔断,更换后,车辆可以启动。
2)此时车辆仪表的
EPS、VSA、
EPB、胎压监测和CMBS等系统故障灯常亮,同时车辆无转向助力。使用HDS检测车辆,读取的DTC如图3。
所读取的DTC均指向
EPS单元及转向角度传感器,初步怀疑应急启动异常搭电损坏了
EPS系统,首先确认
EPS系统的电源情况。

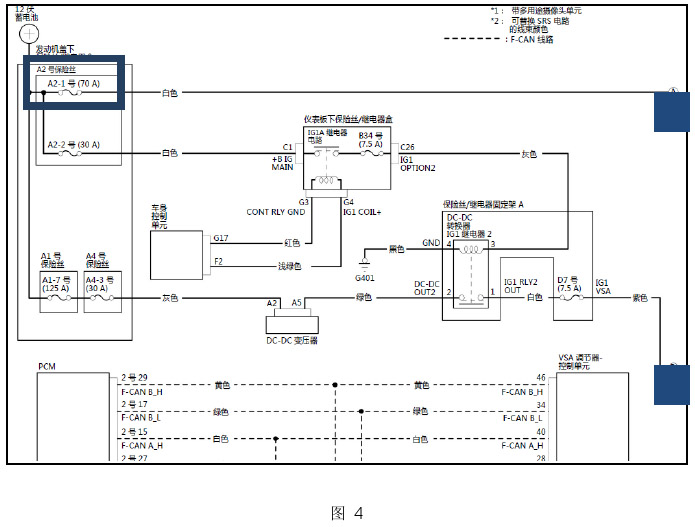

3)根据如图4的
EPS电路图,重点确认线路A和B的相关保险丝。如图2,检测发现发动机盖下保险丝A2-1 (70A)烧蚀熔断,更换后,转向助力正常,但VSA故障灯、
EPB、胎压监测和CMBS等系统故障灯仍常亮。
