故障现象:胎压灯亮、胎压灯无法校准、ECM内部故障。顾客加装DA瓶后,行驶一段时间后多个故障灯点亮。
故障描述:

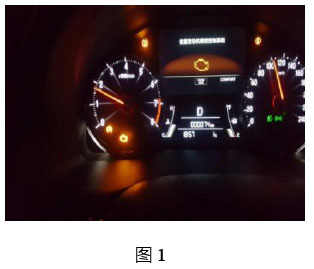

1、第一次亮灯,客户高速行驶至服务区再次打火后仪表故障灯全部点亮,到店检查故障代码为P0238、P0236等消除故障码后胎压灯无法消除
2、第二次亮灯,在行驶拐弯过程中故障灯点亮测得故障代码为P2227大气压力超出最高值,有时伴随怠速不稳。
3、第三次亮灯,客户回家第二天着车故障灯再次点亮,到当地维修店测得故障代码为P0108、P0238 再次到店检查。
现场确认:利用ms读取故障码为P0238、P0236消除故障码后,胎压灯一直点亮此车改装原厂大屏导航,在大屏导航的车辆设置找到”胎压校准”但校准后依然亮,查阅维修手册;
一、对整车的系统用fmS健康检查,把所有的故障码全部消除
二、对轮胎的胎压重新调整到250KP
三、调整后进行30公里匀速行驶
四、所有传感器校准
按上述操作,但胎压指示灯无法消除和校准。

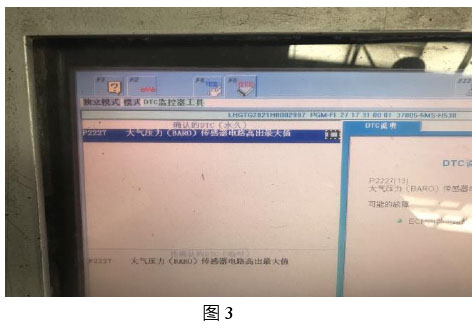

对加装的原厂大屏导航进行拆除换上原车的CD主机后再次校准后,灯熄灭。精品人员联系精品厂家得知需要安装一个补丁,安装后胎压灯消除。但在试车过程中发动机故障灯再次点亮读取故障码为图3
大气压力传感器集成在PCM内部,实时监测海拔的大气压力。平原地区正常数值101KP。
清理PCM1号和2号插头清除故障码建议客户行驶观察。

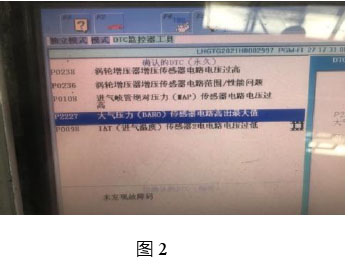

第二天故障灯再次点亮,因是外地客户就联系当地维修店进行故障码读取图4
P0108进气压力传感器电压过高

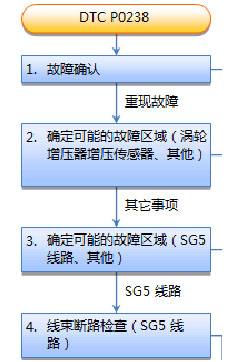

P0238涡轮增压器传感器电压过高查阅维修手册图(5)
根据故障码查阅维修手册推断可能的故障点为:
一、MAP、IAT传感器内部短路或断路
二、24针连接器虚接或PCM1号大插头29针(SG5)与PCM虚接
三、PCM内部短路或断路
测量MAP 1号端子与PCM1号插头29针SG5(黑色线束)导通性良好。MAP 1号端子与24针连接器测量导通性良好。

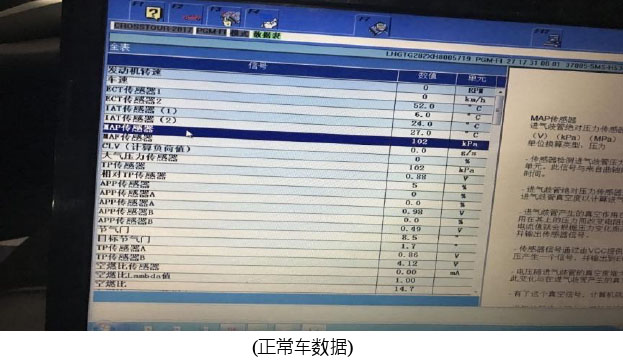

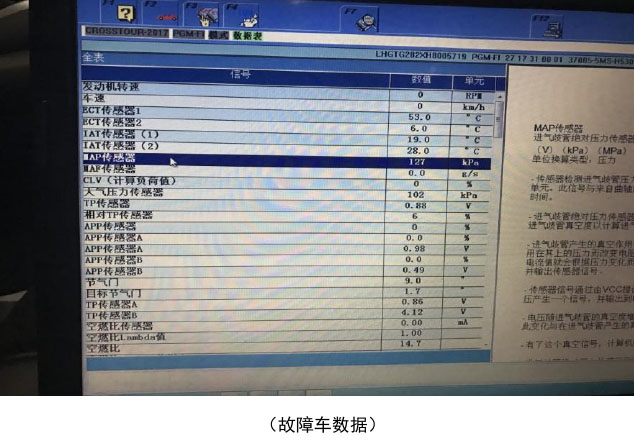

由此判断为PCM内部故障,进行PCM与其他车辆对倒后的数据如下,点火锁处于ON位置
确定故障原因:更换ECM故障排除
案例总结:在排除故障代码较多的故障时,首先要记录HDS所报出的故障代码,然后消除故障代码。等车辆行驶后故障灯再次点亮能有效的判断故障码的真实性。然后在根据故障代码的标示和维修手册故障排除操作指引和电路图,这样会更有效的排除故障
