故障现象:用遥控器无法开关车门,无法进入防盗。偶尔的时候可以开关车门,可以进入防盗。车辆无故障码,最近几天发现,一开始是偶尔不好用,现在是基本不好用。
故障分析:
可能原因:
1、遥控器电量不足
2、遥控器内部损坏
3、MICU内部损坏
4、MICU没有收到四门和前后机盖闭锁信号
5、MICU没有收到拔出钥匙的信号(点火钥匙闭合信号)
故障诊断:
1.检查遥控器电量,发现电量不足,更换电池,故障依旧。更换遥控器芯,匹配, 故障依旧。
2.连接HDS查看门锁信号及前机盖,后备箱信号
数据流,所有门锁开关信号显示关闭。
3.维修人员怀疑是左前门主控开关的问题,拿出新件,更换匹配,故障依旧,随后 更换了MICU,故障依旧。
4.考虑到车子偶尔可以开锁车门进入防盗,所以有可能是线路虚接,于是进入线路检查,门锁开关到车门MICU和车身MICU的线路,没有问题。这时检查了将近3个多小时,问题陷入僵局。

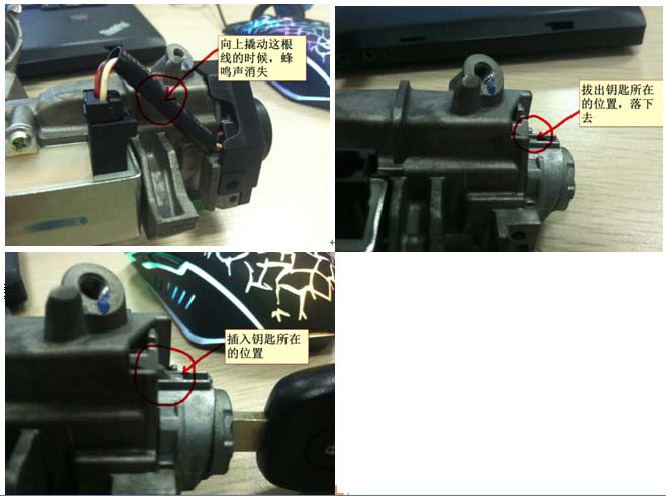

5.偶然间,拔下钥匙打开左前车门,发现,蜂鸣器滴滴的发出响声,是没有拔下钥匙的声音,于是拆开电锁部分的线路,晃动相关线路,蜂鸣器不响了,能够开锁车门和进入防盗,所以故障点找到。(见图1)

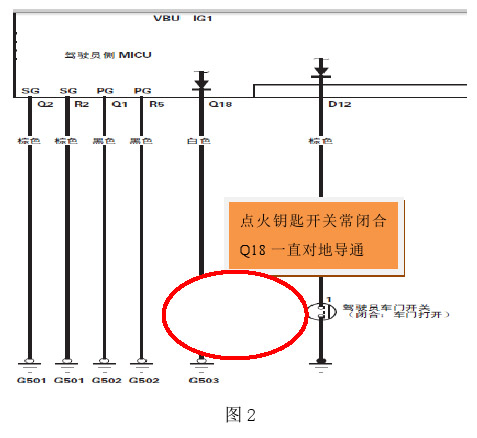

6.驾驶员侧MICU Q18号针脚一直收到对地导通信号,MICU认为钥匙没有拔下来,所以遥控器无法开锁车门和进入防盗系统。
7.拆下点火锁,发现锁芯回位不好导致方向盘锁块无法弹出,钥匙开关长闭合。
8.至此问题点最终找出。
故障排除:
由于点火钥匙开关没有单独配件更换,故更换全车锁,重新匹配,问题解决,回访客户,没有再出现相关问题

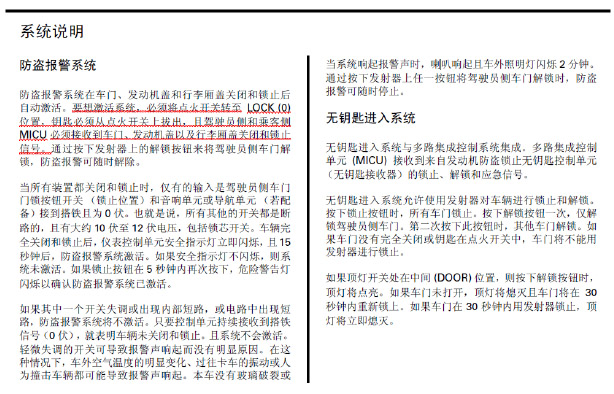

根据系统说明,要激活系统,除了MICU要收到车门,发动机盖及行李箱盖闭锁信号,点火开关必须要在LOCK (0)位置,这点容易忽略,需要维修人员足够细心。
