本田凌派轿车踩下制动踏板倒车雷达常鸣
来源:本站整理  作者:佚名  2021-08-04 08:53:46

 故障现象:踩下刹车踏板,倒车距离报警装置就会有“嘀”的长响。


故障分析:
可能故障点:
1、驻车雷达故障
2、倒车雷达蜂鸣器故障
3、刹车开关或刹车灯电源短路
4、信号干扰
5、驻车雷达电脑故障
6、搭铁故障

根据以上可能故障点,按照从简单到复杂的原则进行排查:
    1、将档位置于R档,逐个测试倒车雷达,车位4个雷达均正常;
2、断开倒车雷达蜂鸣装置z针插头用试灯检测,试灯微亮:
3、如图一检测电脑输出端,同样微亮;

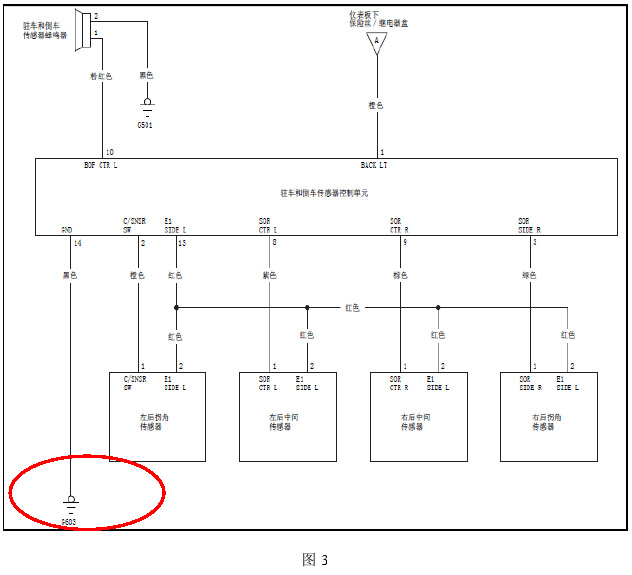

4、回到故障原点,在踩下制动踏板时,倒车雷达常鸣,那么我们需要去探寻一下制动踏板与倒车雷达的重合点。首先查一下制动开关与倒车雷达是否公用接地:会发现如下图二和图三所示:制动开关的接地点是G502,倒车雷达的接地点是G603;

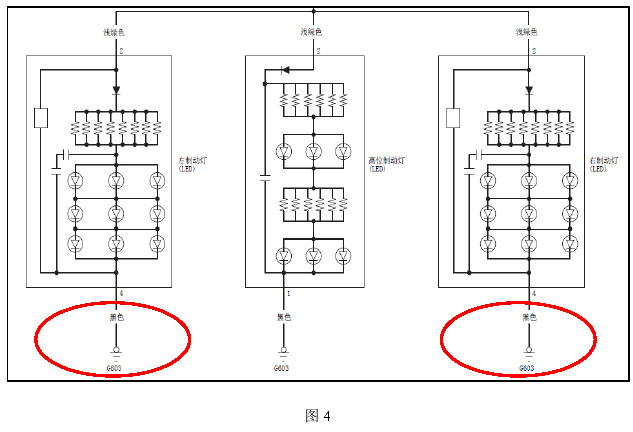

5、制动开关的影响可以排除,那么踩下制动踏板关联的部件还有制动灯,如图四所示制动灯的接地点是G603;与倒车雷达公用接地点;
    6、根据以上分析,首先去检查G603,发现此搭铁螺栓未拧紧:
故障排除:将G603的搭铁螺栓拧紧,故障排除:
经验总结:随着车辆不断进步,车身电器越来越复杂。当两个或多个不同系统出现关联故障,我们应该关注这两个系统是否有公用电源或接地,从而导致不同系统的关联故障,从而更快地找出故障点。
