故障现象:发动机启动后,正时链盖位置有“塔塔”异响发出。
诊断过程:
实车确认:
1.启动发动机后,发动机舱的噪音跟正常车对比明显偏大,有“塔塔”的异响传出来。
2.用听诊器检查,正时链盖部位声音比较大,判断声音是从正时链盖内部发出来的,初步判断正时链条张紧器失效导致异响。
3.更换一个新的正时链条张紧器后试车,故障排除。
原因分析:
将更换下来的正时链条张紧器进行解析,发现张紧器有卡滞的现象,进一步拆解确认,发现正时链条张紧器油孔有异物进入。
判断由于异物进入正时链条张紧器内部导致卡滞,产生异响。
处理方法:
为了防止再次有异物进入正时链条张紧器内部导致发动机异响,维修的时候需要在正时链条张紧器上加装一个滤网,具体操如下:
1.按维修手册拆下正时链条张紧器;

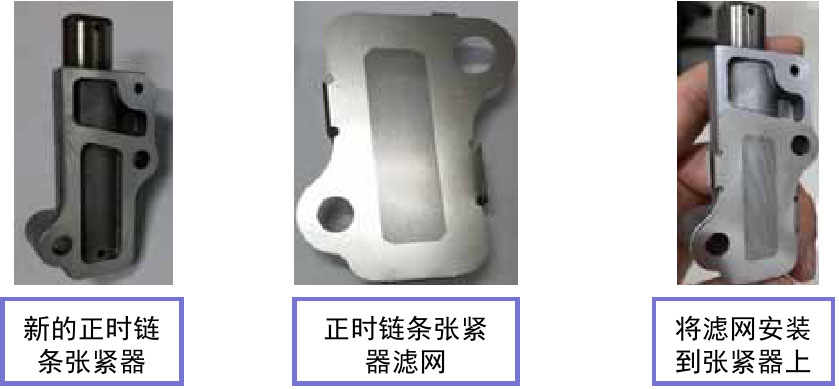

2.更换新的正时链条张紧器,加装张紧器滤网(如下图操作)。滤网为新增零件,零件号码:14560-5A2-A00
3.按维修手册中的要求重新安装加装了滤网的正时链条张紧器。
