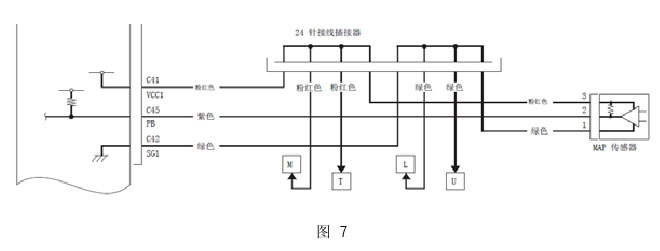

2、结合如图7的电路图，MAP电压偏高，可能原因如下：
1) MAP信号线电阻过大
2) MAP特性偏移
3) PCM内部故障
3、MAP电路检修：
1)点火开关II档，断开MAP插接器，测量MAP线束侧2和3号端子的电压分别为5V, 5V;，号端子为对地导通；正常。

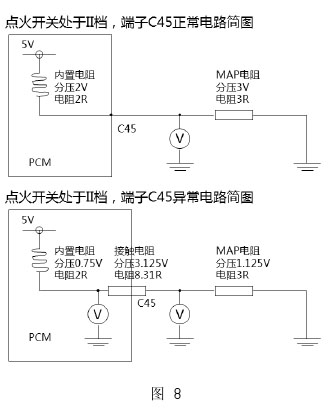

2)点火开关II档，不断开MAP插接器，测量MAP侧2号端子的电压为1.1V，比正常的3V偏低；初步判断MAP至PCM间的线路电阻过大，如图8
3)晃动PCM侧插接器，MAP侧2号端子的电爪会问隙变为0V

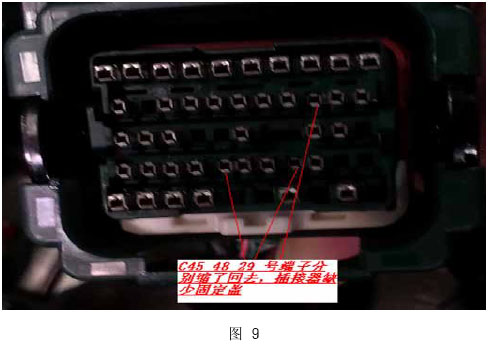

4)拆下PCM插接器C，发现端子C45. C48和C29已破坏性回缩，进一步检查发现插接器C端而的固定需缺失，同时固定线束的白色K夹有松动，如图9。
故障排除：更换发动机线束
经验总结：PCM插接器对发动机和变速箱的正常运转具有重大影响，检修时须严格谨慎，不得违规插拔和修改。
