本田雅阁轿车行驶中3档打滑检修
来源:本站整理  作者:佚名  2021-10-21 12:20:13

5、可能原因:
    结合对工作原理的分析,推断产生故障的可能原因有:
    1)电子控制故障。涉及部件有:换档电磁阀B, D, CPC电磁阀C, PCM;
    2)液压控制故障。涉及部件有:换档机械阀B, D,第二轴端盖油管座及油管、第二轴、三档离合器毅及活塞、相关密封圈;
    3)动力传递故障。三档离合器片磨损,离合器片间隙过大。
6、诊断过程:
    先进行解体前检查,确定故障部位后,再进行解体检查。
    1)解体前检查

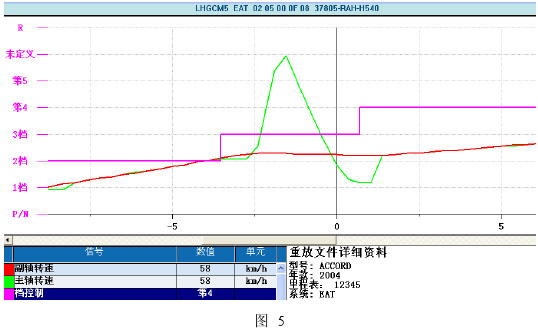

    a)通过HDS确认故障现象,三档行车打滑,如图5所示。

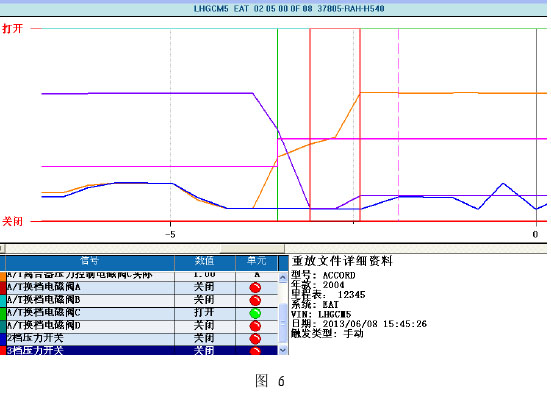

    b)通过HDS分析电子控制部分。如图6,对照作动表,各电磁阀控制正常,3档压力开关在换挡过程中正常打开,但换档结束后异常关闭,可能是油压不足或开关故障引起,需进一步检查。各电磁阀功能测试也正常。
    C)油压测试。经测试油压不足,故障应是泄压引起,需拆解变速箱,进一步检查液压系统
    2)解体后检查
    a)电磁阀检查。检查各电磁阀电阻、阀芯移动、密封圈,发现换挡电磁阀D外侧较小的密封圈缺失,如图7所示,这将可能引起由该电磁阀控制的油路发生错乱,三档管路油压不能到达三档离合器。

上一页  [1] [2] [3]  下一页
