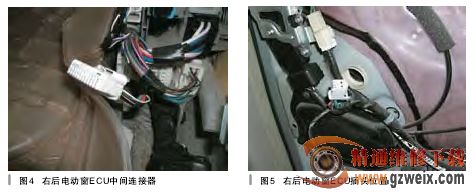

中间连接器的方法。当断开右后电动窗 ECU连接的中间连接器时（如图 4 所示），发现用电动窗主控开关控制各车窗及门锁，除右后门无法控制外，其他各车窗及门锁机构都能正常工作。一旦重新插上，故障重现。于是怀疑是右后电动窗 ECU 及线路有问题，拆下门饰板，拔下该右后电动窗 ECU 插头（如图 5 所示），查看插头没有发现有异常。但是奇怪的事，当重新插上该插头后，故障消失了。反复用驾驶室侧电动窗主控开关控制各车窗升降工作，门锁工作一切都正常了。



故障总结：回顾整个诊断的过程中，虽然故障最终解决了。遗憾的是在确认是不是LIN总线通信故障上，因为没有采用示波器测量其波形，无法通过波形看出LIN总线有故障时的波形图及正常的波形图，从而降低了整个诊断过程的正确性、科学性。对于后来重新安装右后电动窗ECU插头故障消失，本人认为当时可能此电动窗ECU内部存在短路或通信信号错误导致的。
