一辆行驶里程约16.8万km的丰田佳美轿车。用户反映：启动该车后，将变速杆挂入D位，车辆无法前进行驶；将变速杆挂入R位，车辆能够向后行驶。

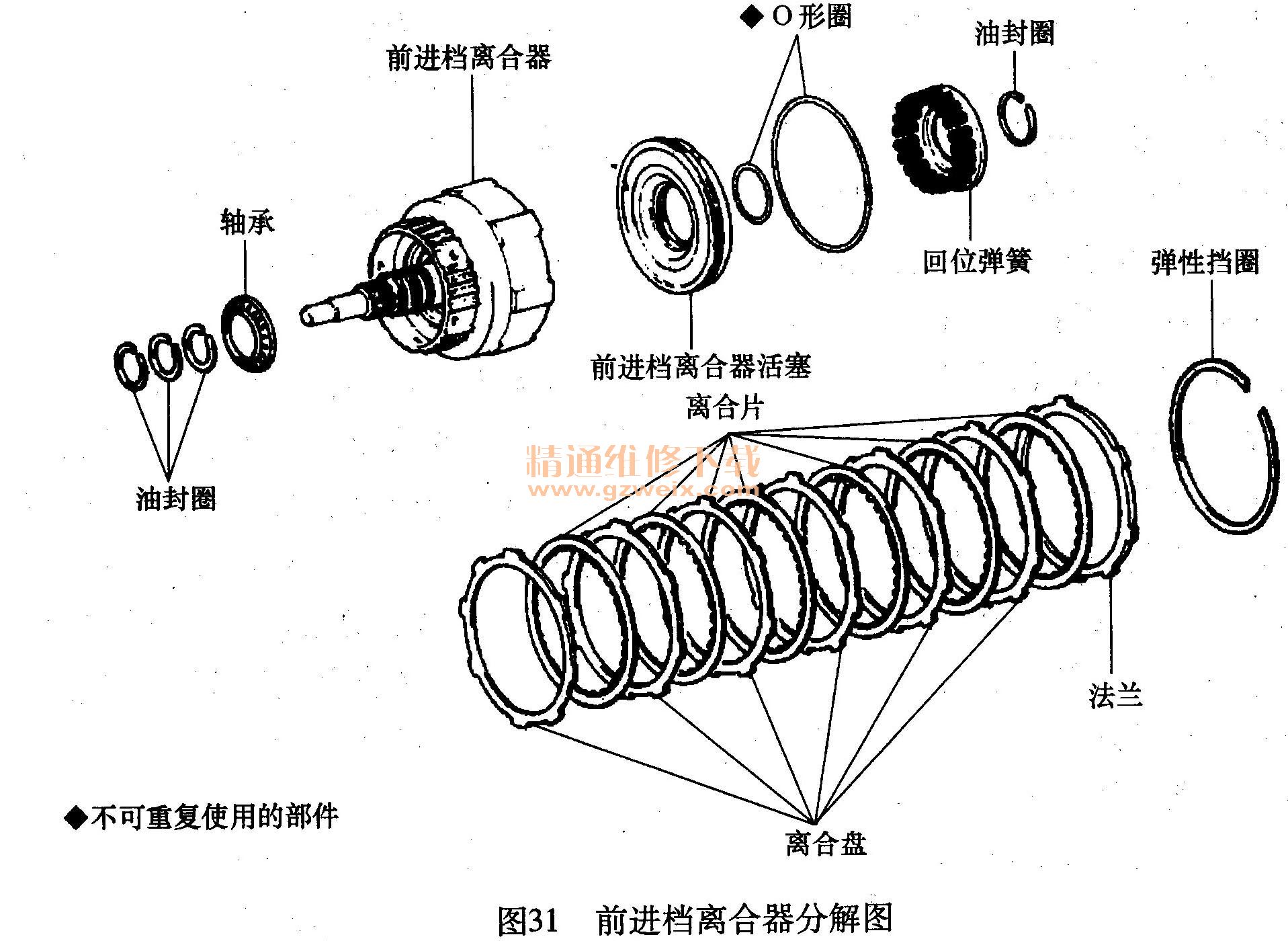

    接车后：试车结果为自动变速器的前进档传动功能失整，倒梢传即功能牛亨，，坚季板的自动变速器警告灯没有异常点亮。对自动变速器进行基本检查，拔出油尺，检查自动变速器油，油量正常但油质发黑，并且有焦味，油液中带有颗粒物，这是明显的自动变速器内部执行元件烧毁的现象，、估计某些液压执行元件已经失效，只能对自动变速器进行解体检查。拆下自动变速器，分解检查后发现前进档离合器（C1）烧毁，而且该离合器的卡环已脱落。更换自动变速器大修包，在重新装配时发现一个问题：前进档离合器本应有6个摩擦片，可是在装配时只能装5个摩擦片，否则间隙会过小。前进档离合器分解图见图31。

    拿掉一个摩擦片，将自动变速器装配好，加注新的自动变速器油，进行路试，车辆行驶无力。测量自动变速器油压，偏低。再次检查自动变速器油，又变得很脏了，怀疑前进档离合器的摩擦片再次烧坏。拆检自动变速器，果然前进档离合器的摩擦片又烧坏了。分析故障原因，可能是间隙太大造成泄漏。重新调整间隙，同时对另一几组摩擦片进行调整，装好自动变速器，试车，结果故障依旧。在台架上试车，测量油压，结果前进档和倒档的油压都偏低。怀疑液压阀体出现泄漏故障。分解自动变速器，油液很脏且混有金属粉末。检查前进档离合器的摩擦片，结果没有烧损。其他执行元件的摩擦片也没有烧损。对液压阀体和油泵进行检查，没有发现异常现象。检查油底壳滤网，发现滤芯内很脏，有许多棉絮状的脏物，导致滤芯堵塞。将油底壳滤网更换掉，对自动变速器的油路进行彻底清洗，装好自动变速器，重新加注自动变速器，在台架上试车，测量油压，测量结果符合标准。进行路试，前进档和倒档工作都正常，故障彻底排除。
本例故障原因是自动变速器缺乏保养，自动变速器油没有定期更换，油底壳滤网被脏物堵塞，导致油压不足。由于前进档离合器使用频繁，因此比较容易烧坏。本例检修工作说明油路清洗的重要性，对于配有自动变速器油冷却器的车辆，应特别注意对自动变速器油冷却器进行检查，然后再安装自动变速器，并加注新的自动变速器油。
