一辆行驶里程约5万km的 2012款丰田汉兰达。客户称:车辆无法启动,按下启动按钮后无任何反应,需要救援。救援小组赶到现场后,确认是否为蓄电池故障引起,经确认蓄电池电量充足,按下一键启动按钮无任何反应,确认遥控器没有受到干扰,经过简单目测检查后未发现其他明显异常,决定拖车回厂检查。
故障诊断:技师根据故障现象检查车辆,按下一键启动时无任何反应,踩下制动踏板时启动按钮绿色指示灯不亮,后制动灯也不亮,多功能显示屏显示“请踩下制动踏板”。
使用GTS读取故障码为:P0504(制动开关A/B关联)及C1425(制动灯开关电路断路),且不能清除。根据维修手册分析,故障部位为STOP保险丝、制动开关、控制继电器、继电器电路及防滑控制ECU等。

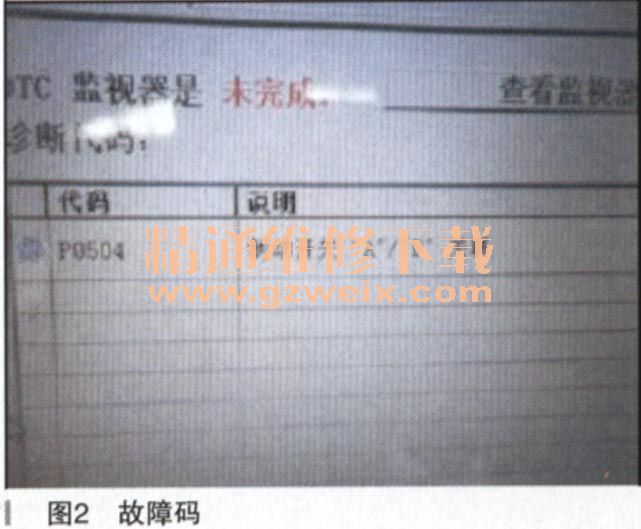

根据维修手册,技师首先检查IGN及STOP保险丝,通过确认,STOP保险丝已熔断,更换STOP保险后尝试启动,故障依旧,仍提示 “请踩下制动踏板”,踩下制动踏板后制动灯可以点亮。使用GTS清除故障码后重新检测,故障码C1425可以清除,但P0504仍然存在,如图2所示。
通过分析仍存在的故障点应该在制动踏板开关处,拆卸制动开关,对其1号和2号端子测量:松开开关销时阻值为。(标准是小于1Ω),推入开关销时阻值为无穷大(标准是10Ω到更大),确认制动开关正常。
拆开制动开关线束连接器,对其1号和4号端进行电压测量,打开点火开关,测得均有12.5V的电压,说明线路也无异常,通过以上对故障点的检查均未发现问题,装回制动开关,尝试重新启动,发动机竟然又可以启动了,怀疑可能是由于开关线束连接器的问题造成的,熄火后尝试再次启动时,故障却再次出现。
再次断开制动开关连接器,检查各插头,均无异常,也无腐蚀情况,难道故障点不在此处?
经过分析,认为应该是线路问题,重新对连接器1号及4号端子进行电压测量。打开点火开关,4号端子有12.5V电压,1号端子电压竟然为0,刚刚测得不是有12.5V电压吗?再次确认STOP保险丝仍然完好。通过电路图分析,确认故障应该出在1号端子连接器到STOP保险之间的线路上了。

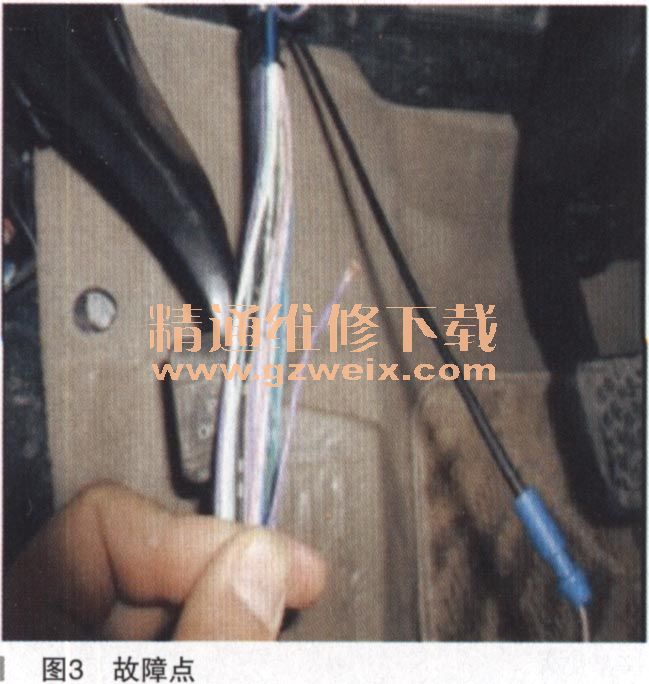

根据电路图,对1号端子连接器到STOP保险丝之间的线路进行排查,在检查过程中发现线束中存有很多的水迹,在检查到制动开关1号端子(紫色线)、继电器(黄色线)、STOP保险(紫色线)三线的连接点时,发现其已严重腐蚀氧化,接点已快脱开,如图3所示。原来故障就出在这里,于是对接点及线路重新恢复包扎,对故障码进行清除,重新尝试多次启动,均正常,确定故障已排除。
再次询问车主,车主称在半个月前做过内饰清洗。原来由于清洗过程中不慎将水渗进去才造成本次的故障。
故障总结:根据故障现象,分析可能原因,用线路图缩小故障范围。
